Bulong neo chân cột là chi tiết liên kết quan trọng trong các công trình xây dựng, đặc biệt là nhà thép tiền chế, nhà xưởng công nghiệp và hệ thống cột thép. Sản phẩm có nhiệm vụ cố định chân cột với móng bê tông, góp phần đảm bảo khả năng truyền tải trọng và sự ổn định của kết cấu. Vậy bulong neo chân cột có cấu tạo như thế nào, gồm những loại nào và cần lưu ý gì khi thi công? Cùng Newtop tìm hiểu chi tiết trong bài viết dưới đây.
Bulong neo chân cột là gì?
Bulong neo chân cột (hay bu lông neo móng, bu lông móng) là chi tiết cơ khí dùng để liên kết chân cột hoặc bản mã chân cột với nền móng bê tông. Một đầu bulong thường được chôn sẵn trong móng, đầu còn lại có ren để lắp đai ốc, vòng đệm và cố định kết cấu phía trên.
Loại bulong này thường được bố trí theo cụm tại vị trí móng cột. Các thông số như đường kính, chiều dài, chiều dài ren, hình dạng đầu neo và khoảng cách giữa các bulong được xác định dựa trên bản vẽ thiết kế cũng như yêu cầu chịu lực của công trình.
Bulong neo chân cột không chỉ giúp giữ cột đúng vị trí mà còn tham gia truyền lực giữa kết cấu bên trên và hệ thống móng. Vì vậy, lựa chọn đúng sản phẩm và thi công chính xác là những yếu tố cần thiết để đảm bảo độ ổn định của công trình.
👉 Bu lông hệ solar là gì? Phân loại, công dụng và cách lựa chọn
Cấu tạo của bulong neo chân cột
Tùy theo hình dạng và yêu cầu sử dụng, bulong neo chân cột có thể được gia công khác nhau. Một bộ bulong neo thường gồm các thành phần chính sau:
- Thân bulong: Được chế tạo từ thép thanh tròn, có chiều dài và đường kính theo thiết kế. Phần thân nằm trong bê tông giúp tạo liên kết neo với móng.
- Phần ren: Thường nằm ở đầu bulong nhô lên khỏi mặt móng, dùng để lắp đai ốc và vòng đệm. Chiều dài ren phải đáp ứng yêu cầu lắp đặt, điều chỉnh và siết chặt liên kết.
- Đầu neo: Có thể được uốn cong dạng chữ L, J hoặc gia công theo hình dạng khác. Một số thiết kế sử dụng đầu thẳng kết hợp bản neo để tăng khả năng giữ bulong trong bê tông.
- Đai ốc và vòng đệm: Được sử dụng để siết chặt bản mã chân cột với bulong, phân bố lực tiếp xúc và hỗ trợ cố định liên kết.
- Bản mã chân cột: Là tấm thép có lỗ để lắp bulong neo, thường được hàn với chân cột thép. Bản mã giúp truyền lực từ cột xuống cụm bulong và móng.
Không phải mọi loại bulong neo đều có đầy đủ các chi tiết giống nhau. Cấu tạo cụ thể cần căn cứ vào bản vẽ kết cấu và phương án thiết kế được phê duyệt.

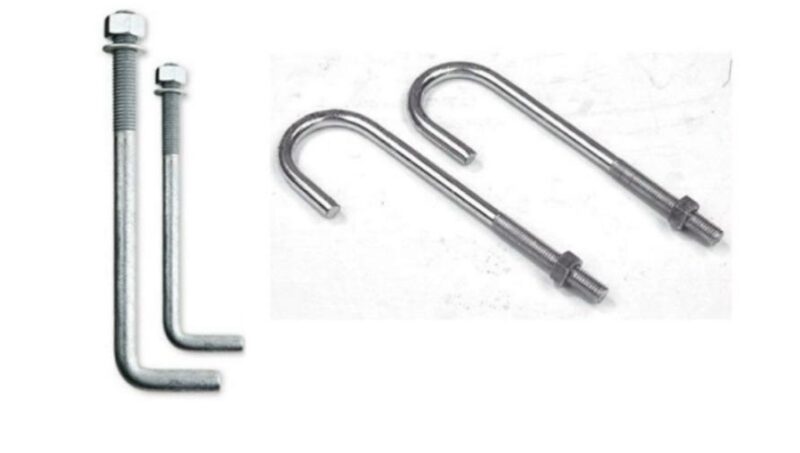

Các loại bulong neo chân cột phổ biến
Bulong neo chân cột thường được phân loại theo hình dạng đầu neo, phương pháp liên kết hoặc vật liệu chế tạo. Dưới đây là một số loại phổ biến trong xây dựng:

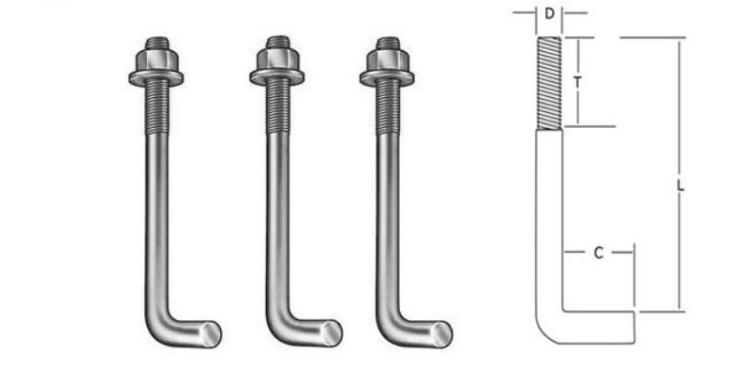

Bulong neo chữ L
Bulong neo chữ L có phần đuôi được uốn vuông góc với thân, tạo thành hình dạng giống chữ L. Phần uốn được đặt trong bê tông để tăng khả năng neo giữ, hạn chế bulong bị kéo bật khỏi móng khi chịu lực.
Loại này thường được sử dụng trong các công trình nhà xưởng, nhà thép tiền chế và một số kết cấu cột thép. Kích thước, chiều dài phần uốn và chiều sâu chôn cần được xác định theo yêu cầu chịu lực cụ thể.

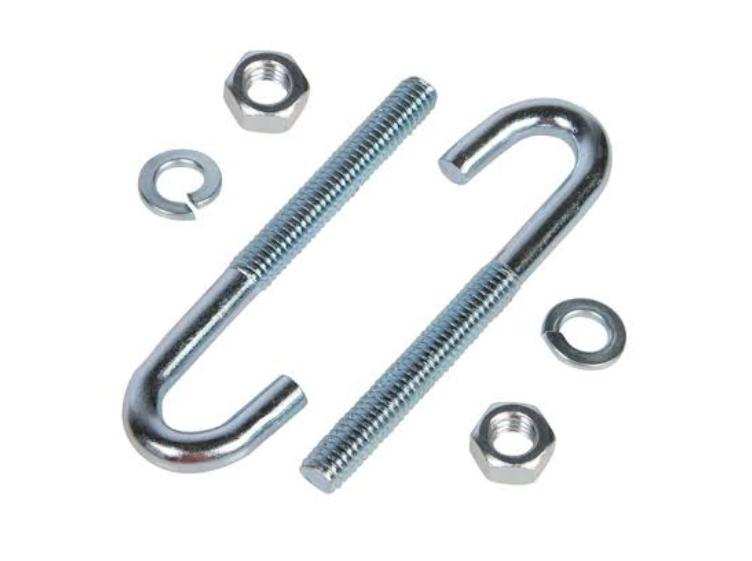

Bulong neo chữ J
Bulong neo chữ J có phần đuôi uốn cong giống chữ J. Hình dạng này tạo cơ chế neo giữ trong bê tông và được sử dụng ở nhiều vị trí móng cột hoặc kết cấu cần cố định bằng bulong chôn sẵn.
Khi lựa chọn bulong chữ J, cần kiểm tra bán kính uốn, chiều dài neo, đường kính thân và chất lượng gia công để phù hợp với bản vẽ thiết kế.
Bulong neo chữ I (Bu lông thẳng)
Đây là loại bulong có thân thẳng, thường kết hợp với bản neo hoặc chi tiết neo ở đầu chôn trong bê tông. Cấu tạo này có thể được sử dụng trong các cụm bulong yêu cầu định vị theo bản vẽ và khả năng neo giữ phù hợp với tải trọng thiết kế.
Loại bulong này cần được gia công, lắp ráp và kiểm tra theo đúng thông số kỹ thuật nhằm đảm bảo vị trí, khoảng cách và độ chính xác của cụm neo.

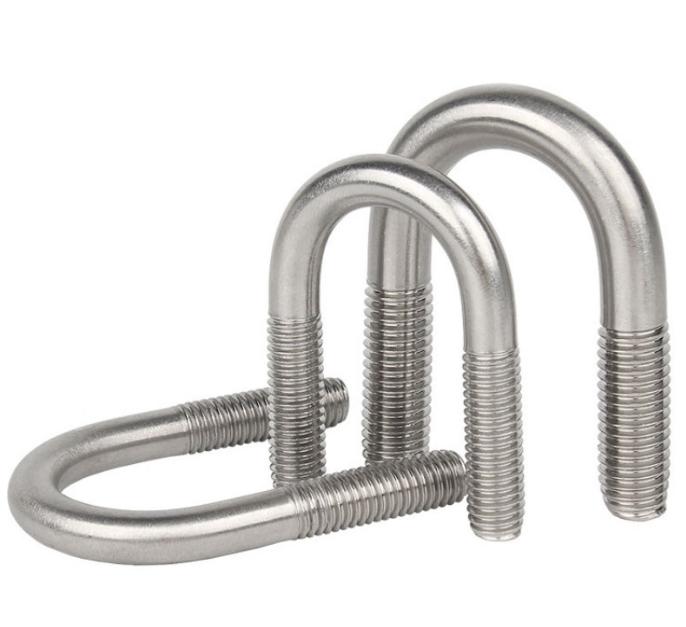

Bulong neo chữ U
Bulong neo chữ U có hai nhánh song song được nối với nhau bằng đoạn cong. Loại này phù hợp với một số yêu cầu cố định cấu kiện, giá đỡ hoặc chi tiết có hình dạng tương ứng.
Việc sử dụng bulong neo chữ U cho chân cột cần dựa trên thiết kế liên kết cụ thể, không nên lựa chọn chỉ dựa vào hình dạng hoặc kích thước có sẵn.
Phân loại theo vật liệu và bề mặt
Ngoài hình dạng, bulong neo chân cột còn được lựa chọn theo vật liệu và phương pháp xử lý bề mặt:
- Thép carbon: Được sử dụng phổ biến trong các công trình xây dựng, với chủng loại và cấp bền tùy theo yêu cầu thiết kế.
- Thép hợp kim: Có thể được lựa chọn khi liên kết cần đáp ứng các yêu cầu cơ tính cụ thể.
- Bulong mạ kẽm điện phân: Có lớp phủ giúp hạn chế ăn mòn trong điều kiện sử dụng phù hợp.
- Bulong mạ kẽm nhúng nóng: Thường được cân nhắc cho các vị trí ngoài trời hoặc môi trường có nguy cơ ăn mòn cao hơn.
- Bulong bề mặt thô: Không có lớp mạ bảo vệ, cần được xem xét theo điều kiện môi trường và yêu cầu chống gỉ của công trình.
Vật liệu, cấp bền và lớp phủ phải tương thích với môi trường sử dụng cũng như yêu cầu chịu lực. Không nên tự ý thay đổi chủng loại bulong đã được chỉ định trong hồ sơ thiết kế.
Công dụng của bulong neo chân cột
Bulong neo chân cột được sử dụng trong nhiều loại công trình nhờ khả năng tạo liên kết giữa kết cấu thép và nền móng.
- Liên kết cột thép với móng bê tông: Đây là công dụng phổ biến nhất của bulong neo chân cột. Bulong được chôn trong móng, sau đó liên kết với bản mã ở chân cột bằng đai ốc và vòng đệm. Cấu tạo này giúp cố định cột tại vị trí thiết kế và truyền lực giữa cột với móng.
- Sử dụng trong nhà thép tiền chế và nhà xưởng: Trong quá trình xây dựng nhà thép tiền chế, bulong neo thường được lắp đặt từ giai đoạn thi công móng. Cụm bulong cần được định vị chính xác để các lỗ trên bản mã chân cột có thể lắp khớp khi dựng khung thép.
- Cố định cột đèn, trụ biển báo và kết cấu hạ tầng: Bulong neo còn được sử dụng để cố định cột đèn, trụ biển báo, lan can hoặc một số kết cấu thép ngoài trời vào móng bê tông. Với các vị trí chịu gió, rung động hoặc tiếp xúc thường xuyên với độ ẩm, cần lựa chọn bulong phù hợp về khả năng chịu lực và chống ăn mòn.
- Lắp đặt máy móc và thiết bị công nghiệp: Trong nhà máy, bulong neo có thể được dùng để cố định bệ máy, khung thiết bị hoặc kết cấu cần hạn chế dịch chuyển trong quá trình vận hành. Loại bulong, cách bố trí và phương pháp neo cần được lựa chọn theo tải trọng, độ rung và yêu cầu của thiết bị.
👉 Bulong lục giác là gì? Cấu tạo, phân loại và ứng dụng phổ biến
Tiêu chuẩn và thông số kỹ thuật cơ bản
Khi lựa chọn bulong neo chân cột, cần xem xét đồng thời các thông số hình học, cơ tính và yêu cầu lắp đặt. Một số thông số thường gặp gồm:
| Thông số | Nội dung cần kiểm tra |
|---|---|
| Đường kính | Lựa chọn theo tính toán kết cấu và bản vẽ |
| Chiều dài tổng thể | Phù hợp với chiều sâu neo và phần bulong nhô lên |
| Chiều dài ren | Đáp ứng yêu cầu lắp đai ốc, vòng đệm và bản mã |
| Hình dạng đầu neo | Chữ L, J, U, dạng thẳng kết hợp bản neo hoặc kiểu thiết kế riêng |
| Vật liệu và cấp bền | Phù hợp với tải trọng và yêu cầu cơ tính |
| Xử lý bề mặt | Cân nhắc theo môi trường sử dụng và yêu cầu chống ăn mòn |
| Đai ốc, vòng đệm | Đồng bộ về kích thước, ren và yêu cầu kỹ thuật |
Các kích thước như M16, M20, M24 hoặc những đường kính lớn hơn có thể được sử dụng tùy công trình. Chiều dài bulong cũng thay đổi theo chiều sâu chôn, chiều cao móng, chiều dày bản mã và phần ren cần để lắp ghép. Do đó, không có một kích thước duy nhất phù hợp cho tất cả các chân cột.
Về tiêu chuẩn, cần căn cứ vào hồ sơ thiết kế, quy định áp dụng cho dự án và yêu cầu kỹ thuật của nhà sản xuất. Các tiêu chuẩn về bulong, đai ốc hoặc cơ tính chỉ được áp dụng khi phù hợp với loại sản phẩm và phạm vi quy định; không nên mặc định mọi tiêu chuẩn bulong thông dụng đều áp dụng trực tiếp cho bulong neo.
Quy trình thi công bulong neo chân cột đúng kỹ thuật
Việc lắp đặt bulong neo cần được thực hiện theo bản vẽ và trình tự thi công đã được phê duyệt. Có thể tham khảo các bước cơ bản sau:
- Bước 1: Kiểm tra bản vẽ và chuẩn bị vật tư: Trước khi thi công, cần kiểm tra số lượng, đường kính, chiều dài, hình dạng, chiều dài ren và vị trí lắp đặt của từng cụm bulong. Đồng thời, chuẩn bị dưỡng định vị, đai ốc, vòng đệm và dụng cụ đo cần thiết.

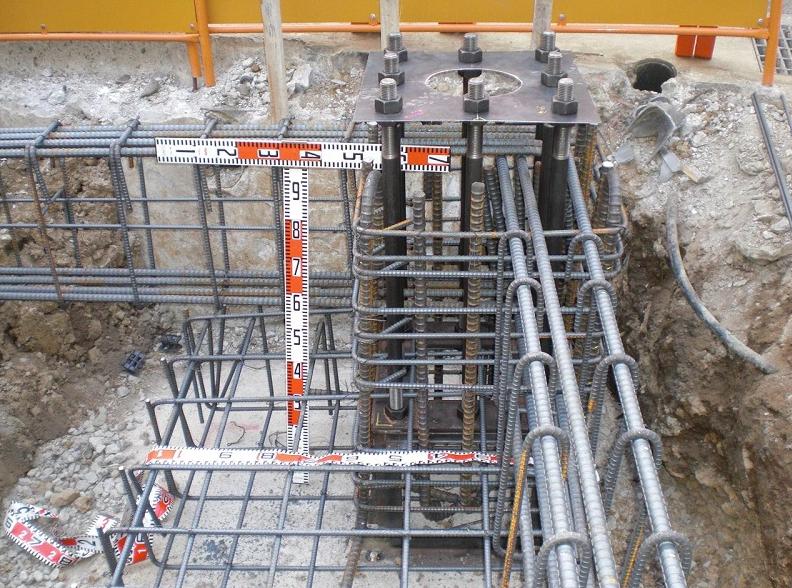

- Bước 2: Định vị tim cột và cụm bulong: Dựa trên bản vẽ kết cấu, xác định tim cột, cao độ móng và khoảng cách giữa các bulong. Dưỡng định vị hoặc bản mã mẫu có thể được sử dụng để giữ các bulong đúng vị trí, đảm bảo khoảng cách và hướng lắp đặt.
- Bước 3: Cố định bulong trước khi đổ bê tông: Cụm bulong cần được cố định chắc chắn vào hệ thống định vị hoặc kết cấu giữ phù hợp để hạn chế xê dịch khi lắp cốt thép và đổ bê tông. Không nên chỉ đặt bulong tự do trong hố móng vì có thể khiến cụm neo lệch vị trí.
- Bước 4: Kiểm tra và nghiệm thu trước khi đổ bê tông: Kiểm tra lại tọa độ tim cột, khoảng cách bulong, cao độ đầu ren, độ thẳng đứng và độ ổn định của cụm neo. Nếu phát hiện sai lệch, cần điều chỉnh trước khi đổ bê tông. Phần ren nhô lên nên được bảo vệ để hạn chế bám vữa, bụi bẩn hoặc hư hỏng trong quá trình thi công.
- Bước 5: Đổ bê tông móng và bảo dưỡng: Tiến hành đổ bê tông theo quy trình của công trình, đồng thời kiểm soát để cụm bulong không bị dịch chuyển. Sau khi đổ, cần kiểm tra lại vị trí nếu điều kiện thi công cho phép và thực hiện bảo dưỡng bê tông theo yêu cầu kỹ thuật.
- Bước 6: Lắp dựng cột và siết đai ốc: Khi bê tông đạt điều kiện cho phép lắp dựng theo thiết kế và biện pháp thi công, tiến hành đưa cột thép vào vị trí. Căn chỉnh bản mã sao cho các lỗ lắp vừa với bulong neo, sau đó lắp vòng đệm và đai ốc. Việc siết cần thực hiện theo yêu cầu kỹ thuật của liên kết, tránh tự ý dùng lực siết không phù hợp.
- Bước 7: Kiểm tra liên kết sau lắp đặt: Sau khi dựng cột, kiểm tra độ thẳng đứng của cột, vị trí bản mã, tình trạng ren, độ ăn khớp của đai ốc và các thông số cần nghiệm thu. Chỉ thực hiện các công đoạn hoàn thiện tiếp theo khi liên kết đã đáp ứng yêu cầu của hồ sơ thiết kế.
Những lưu ý khi lựa chọn và thi công bulong neo chân cột
Để hạn chế sai sót trong quá trình thi công, cần lưu ý một số vấn đề sau:
- Tuân thủ bản vẽ thiết kế: Không tự ý thay đổi đường kính, chiều dài, hình dạng đầu neo hoặc cấp bền khi chưa được người có chuyên môn chấp thuận.
- Đảm bảo độ chính xác khi định vị: Sai lệch vị trí bulong có thể khiến lỗ trên bản mã không khớp, ảnh hưởng đến quá trình dựng cột và chất lượng liên kết.
- Bảo vệ phần ren: Tránh để ren bị cong, dập hoặc bám bê tông, gây khó khăn khi lắp đai ốc.
- Chọn vật liệu phù hợp môi trường: Với công trình ngoài trời hoặc khu vực có nguy cơ ăn mòn, cần xem xét lớp phủ bảo vệ và khả năng tương thích với điều kiện sử dụng.
- Kiểm tra đồng bộ phụ kiện: Đai ốc và vòng đệm cần đúng kích thước, bước ren và yêu cầu kỹ thuật của bulong.
- Không tự ý sửa bulong bị lệch: Việc uốn, cắt, hàn hoặc xử lý bulong sau khi đã lắp đặt có thể ảnh hưởng đến khả năng chịu lực. Mọi biện pháp khắc phục cần được đánh giá và chấp thuận bởi người phụ trách kỹ thuật.
Đặc biệt, khả năng chịu lực của bulong neo không chỉ phụ thuộc vào bản thân thanh bulong mà còn liên quan đến chiều sâu neo, chất lượng bê tông, khoảng cách đến mép móng, khoảng cách giữa các bulong và cách bố trí cốt thép. Vì vậy, việc tính toán cần được thực hiện theo điều kiện thực tế của công trình.
👉 Bulong liên kết là gì? Cấu tạo, phân loại và ứng dụng thực tế
Bulong neo chân cột là chi tiết quan trọng giúp liên kết cột với móng bê tông, thường được sử dụng trong nhà thép tiền chế, nhà xưởng, công trình hạ tầng và các hệ thống thiết bị công nghiệp. Để đảm bảo liên kết ổn định, cần lựa chọn đúng loại bulong, vật liệu, kích thước và cấp bền theo thiết kế; đồng thời kiểm soát chặt chẽ quá trình định vị, cố định và nghiệm thu sau lắp đặt.
