Bộ điều khiển tụ bù là gì?Thiết bị theo dõi và điều chỉnh công suất phản kháng luôn ở mức tốt nhất và bảo vệ tụ bù khỏi sự hư hỏng. Hãy cùng Newtop tìm hiểu khái niệm, chức năng, phân loại và ứng dụng thực tiễn của điều khiển tụ bù một cách chi tiết nhất.
Bộ điều khiển tụ bù là gì?

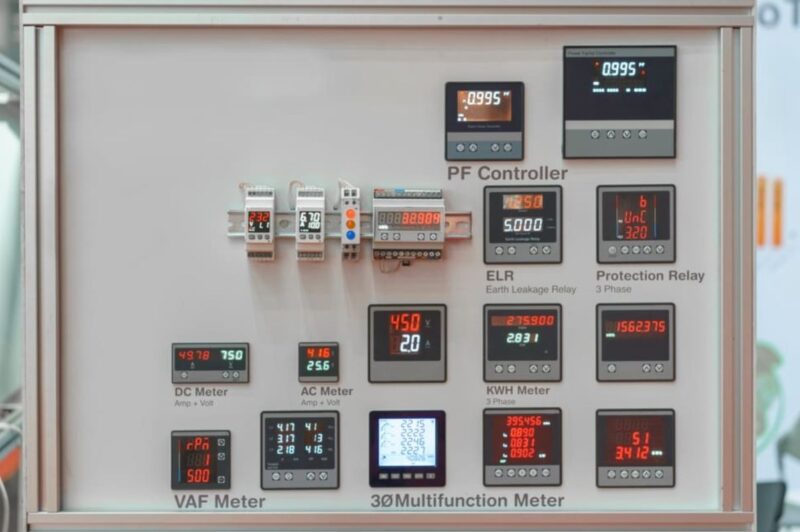

Bộ điều khiển tụ bù là thiết bị điện tử nhằm điều chỉnh quá trình đóng và cắt các cấp tụ bù trong hệ thống điện. Thiết bị này hoạt động dựa vào việc đo đạc hệ số công suất (cos φ) và tự động điều chỉnh tụ bù để đạt được giá trị tối ưu cho hệ số công suất, thường là từ 0.9 trở lên.
Trong các hệ thống điện công nghiệp hoặc thương mại, việc duy trì hệ số công suất hợp lý là yếu tố quan trọng giúp tiết kiệm chi phí điện và tránh bị phạt do sử dụng quá nhiều công suất phản kháng. Bộ điều khiển tụ bù là thiết bị chính thực hiện mục tiêu đó một cách tự động, chính xác và ổn định.
Một bộ điều khiển tụ bù thường được cấu thành từ những thành phần chính như sau:
- Bộ vi xử lý hoặc mạch điều khiển logic.
- Thiết bị đo điện áp và dòng điện.
- Các ngõ ra điều khiển như relay hoặc contactor.
- Màn hình LCD hoặc LED dùng để hiển thị thông số.
- Các nút cài đặt hoặc giao tiếp Modbus/ RS485 (tuỳ thuộc vào phiên bản).
Thiết bị này được lắp đặt trực tiếp bên trong tủ tụ bù tự động, thường nằm ở vị trí trung tâm của hệ thống điều khiển. Nó sẽ kết nối với các cấp tụ bù thông qua thiết bị contactor hoặc module đóng cắt điện tử, điều khiển việc đóng ngắt các cấp tụ dựa trên nhu cầu sử dụng thực tế của tải.
Chức năng chính của bộ điều khiển tụ bù

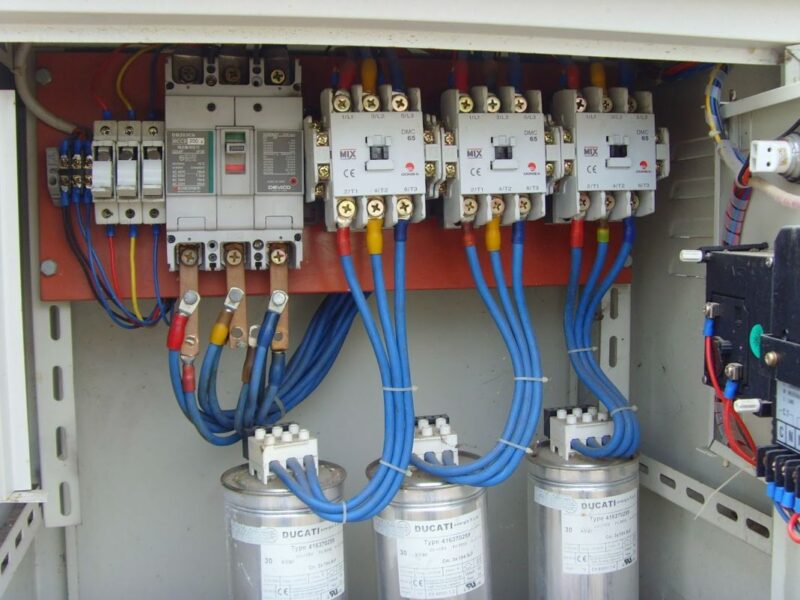

Bộ điều khiển tụ bù không chỉ đơn giản là thiết bị để tắt mở tụ điện mà còn có nhiều chức năng quan trọng trong việc quản lý chất lượng điện năng. Chúng có vai trò duy trì hệ số công suất, giám sát thông số và phát cảnh báo về sự cố, trở thành phần không thể thiếu trong hệ thống tụ bù tự động.
Duy trì hệ số công suất ở mức chuẩn
Chức năng chính của bộ điều khiển tụ bù là giúp giữ cho hệ số công suất luôn đạt chuẩn, nhằm tránh bị phạt do đơn vị cung cấp điện khi hệ số cos φ quá thấp. Thiết bị liên tục theo dõi hệ số công suất theo thời gian thực và tự động đóng hoặc ngắt tụ để duy trì giá trị cos φ ở mức tối ưu.
Giảm thiểu tổn thất công suất phản kháng
Công suất phản kháng là phần công suất không thực hiện công việc nhưng gây ra tổn thất và giảm hiệu quả trong việc truyền tải điện. Sử dụng bộ điều khiển tụ bù giúp loại bỏ hầu hết công suất phản kháng bằng cách cung cấp từ tụ điện, thay vì để hệ thống điện lưới cung cấp. Điều này không chỉ giúp doanh nghiệp tiết kiệm chi phí tiền điện mà còn nâng cao hiệu suất sử dụng điện cho toàn bộ hệ thống.
Cảnh báo sự cố trong hệ thống tụ bù
Bộ điều khiển tụ bù hiện đại thường có chức năng cảnh báo người điều khiển có thể phát hiện và xử lý vấn đề nhanh chóng, bảo vệ hệ thống điện khỏi thiệt hại như:
- Tụ bù gặp sự cố hoặc không hoạt động
- Hệ số cos φ vượt quá giới hạn cho phép
- Quá dòng, quá áp, mất pha hoặc nghẽn pha
- Sự cố với contactor hoặc module đóng cắt.
Ghi nhận và hiển thị các thông số điện
Ngoài chức năng điều khiển, nhiều bộ điều khiển tụ bù cũng có khả năng hiển thị và ghi lại các thông số hoạt động như:
- Giá trị cos φ hiện tại
- Điện áp và dòng điện pha
- Số cấp tụ đang hoạt động
- Thời gian hoạt động của từng cấp tụ
- Tổng thời gian vận hành của hệ thống.

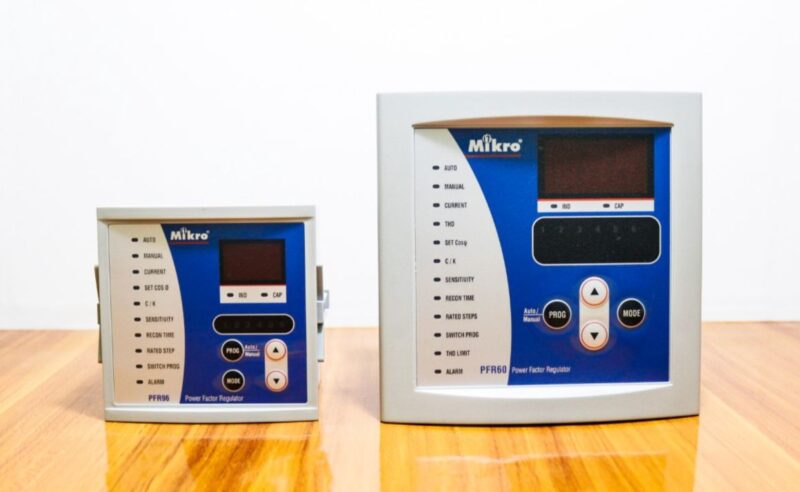

Phân loại bộ điều khiển theo số tụ
Tùy thuộc vào tải mà bạn có thể chọn bộ 4, 6, 8 hoặc 12 cấp. Việc lựa chọn thích hợp không chỉ tối ưu hóa khả năng bù công suất mà còn đảm bảo hệ thống vận hành một cách ổn định và chính xác hơn theo từng mức tải.
- Bộ điều khiển 4 cấp tụ
Bộ điều khiển 4 cấp tụ thường được sử dụng cho các hệ thống điện nhỏ, nơi mà tải không quá lớn và nhu cầu bù công suất phản kháng chỉ ở mức vừa phải. Thiết bị này có khả năng điều khiển độc lập 4 cấp tụ bù, giúp cải thiện hệ số công suất một cách có hiệu quả, phù hợp với nhu cầu của các cửa hàng, văn phòng nhỏ hoặc trạm bơm.
- Bộ điều khiển 6 cấp tụ
Bộ điều khiển 6 cấp tụ thường là sự lựa chọn phổ biến trong các hệ thống có tải biến thiên khá lớn, như các xưởng sản xuất quy mô vừa. Với 6 cấp tụ, thiết bị có thể điều chỉnh cos φ với từng bước nhỏ hơn, giúp duy trì hệ số công suất gần với giá trị đã đặt. Thiết bị này thường đi kèm với màn hình hiển thị, nút cài đặt và đôi khi có cổng để kết nối giám sát từ xa.
- Bộ điều khiển 8 cấp tụ
Bộ điều khiển 8 cấp tụ thích hợp cho các hệ thống có công suất trung bình đến lớn, thường được sử dụng trong các nhà máy có nhiều máy móc hoạt động song song. Với 8 cấp tụ bù, hệ thống có thể phản ứng nhanh và chính xác hơn khi tải thay đổi liên tục. Một số mẫu cao cấp của bộ 8 cấp có thêm tính năng tự học tải, lưu lại lịch sử vận hành và tối ưu hóa thứ tự đóng ngắt để kéo dài tuổi thọ của tụ bù.
- Bộ điều khiển 12 cấp tụ
Bộ điều khiển 12 cấp tụ là sự lựa chọn phù hợp cho các hệ thống điện công nghiệp quy mô lớn, đặc biệt là trong các khu công nghiệp, nhà máy sản xuất lớn hoặc tòa nhà cao tầng có hệ thống điện phân tầng.
Với 12 cấp điều khiển độc lập, thiết bị có khả năng bù công suất phản kháng một cách chi tiết, giúp giảm thiểu tối đa hiện tượng bù thiếu hoặc bù thừa. Ngoài ra, các phiên bản hiện đại thường có kết nối Modbus, hỗ trợ truyền thông SCADA hoặc BMS.

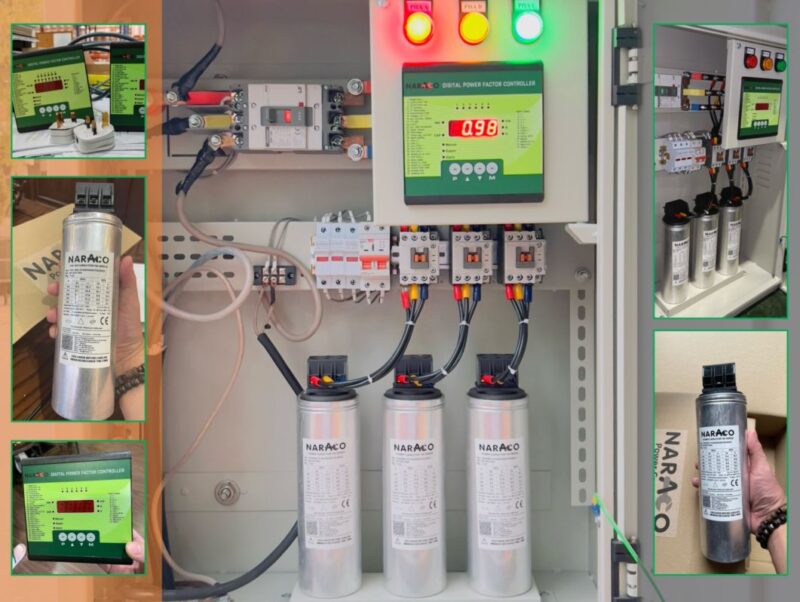

Ứng dụng thực tế trong công nghiệp
Từ các nhà máy sản xuất đến các toà nhà văn phòng, thiết bị này hỗ trợ tự động hoá quy trình bù phản kháng, giúp giảm thiểu tổn thất và duy trì chất lượng điện ổn định.
- Ứng dụng trong các nhà máy sản xuất có tải điện thay đổi liên tục
Tại những nhà máy này, tải điện không ngừng thay đổi theo từng ca làm việc hoặc từng dây chuyền sản xuất. Sử dụng bộ điều khiển tụ bù giúp hệ thống điện tự động điều chỉnh theo thay đổi này bằng cách cắt hoặc đóng các cấp tụ phù hợp, đảm bảo rằng hệ số công suất cos φ luôn đạt tiêu chuẩn. Điều này không chỉ giúp doanh nghiệp tối ưu hóa chi phí điện năng mà còn bảo vệ thiết bị điện, giảm thiểu nguy cơ quá tải hoặc sự cố do dòng phản kháng cao.
- Ứng dụng trong hệ thống điện cần công suất ổn định
Nhiều hệ thống điện cần đảm bảo hệ số công suất vẫn ổn định ở mức cao để tối ưu hiệu quả truyền tải và tránh bị tính phí bổ sung. Các trung tâm dữ liệu, bệnh viện, trung tâm thương mại và khu kỹ thuật cao thường thuộc loại này. Việc lắp đặt bộ điều khiển tụ bù giúp giữ chất lượng điện ổn định, tránh hiện tượng sụt áp cục bộ, và giảm tải cho máy biến áp và cáp dẫn điện.
- Ứng dụng trong tủ điện tụ bù tự động
Tủ điện tụ bù tự động rất phổ biến trong các khu công nghiệp, chung cư cao tầng và trung tâm thương mại, nơi có nhu cầu sử dụng điện lớn và liên tục. Nhờ khả năng điều khiển chính xác và mức độ tự động hóa cao, thiết bị này giúp hệ thống hoạt động ổn định, giảm thiểu tổn thất và tăng cường hiệu quả sử dụng năng lượng ở quy mô lớn.
Thông tin trên đây Newtop cung cấp đầy đủ chi tiết về bộ điều khiển tụ bù là gì, chức năng và ứng dụng thực tế của nó. Khi lựa chọn thiết bị, không chỉ dựa vào tổng công suất của tụ mà còn cần xem xét mức độ thay đổi của tải và các yêu cầu tự động hóa để đảm bảo hệ thống hoạt động hiệu quả, an toàn và tiết kiệm lâu dài.
