Cách chọn dây điện trong nhà phù đúng chuẩn, an toàn

Chọn dây điện phù hợp là yếu tố quan trọng để hệ thống điện trong nhà vận hành ổn định, hạn chế quá tải và bảo đảm an toàn khi sử dụng. Vậy cách chọn dây điện trong nhà dựa trên những tiêu chí nào? Hãy cùng newtop.vn tìm hiểu chi tiết qua bài viết dưới đây.

Vì sao cần chọn dây điện trong nhà đúng cách?

Dây dẫn là bộ phận trực tiếp truyền tải điện đến các thiết bị trong gia đình. Nếu lựa chọn không phù hợp với nhu cầu sử dụng, dây có thể bị nóng, gây sụt áp hoặc làm tăng nguy cơ chập cháy. Ngược lại, sử dụng dây có tiết diện quá lớn cũng khiến chi phí vật tư tăng không cần thiết.

Việc lựa chọn dây điện đúng ngay từ đầu mang lại ba lợi ích chính:

Tăng mức độ an toàn: Hạn chế tình trạng dây quá tải, phát nhiệt và các sự cố liên quan đến điện.
Thiết bị vận hành ổn định: Dây có khả năng tải phù hợp giúp hạn chế sụt áp trên đường dây.
Kiểm soát chi phí: Tính toán đúng tiết diện giúp tránh sử dụng vật tư dư thừa nhưng vẫn đáp ứng yêu cầu kỹ thuật.

Vì sao cần chọn dây điện trong nhà đúng cách? — Chọn dây điện phù hợp là yếu tố quan trọng để hệ thống điện trong nhà vận hành ổn định, hạn chế quá tải, bảo đảm an toàn khi sử dụng

👉 Cáp điện chống cháy hãng nào tốt? Top 7 lựa chọn chất lượng

Cách chọn dây điện trong nhà phù đúng chuẩn, an toàn

Để xác định loại dây và tiết diện phù hợp, không nên chỉ nhìn vào kích thước dây mà cần lần lượt đánh giá nguồn điện, tổng tải và đặc điểm từng mạch điện.

Xác định nguồn điện sử dụng trong nhà

Trước tiên, cần xác định nhà ở đang sử dụng nguồn điện 1 pha hay 3 pha, đồng thời kiểm tra nguồn cấp thực tế từ điện lực tại khu vực. Phần lớn gia đình tại Việt Nam hiện nay sử dụng nguồn 1 pha 2 dây, gồm 1 dây nóng và 1 dây nguội.

Tùy khu vực, nguồn điện lực có thể cung cấp dạng 2 dây hoặc 4 dây. Nếu gia đình sử dụng thiết bị điện 1 pha, nguồn 1 pha 2 dây thường là lựa chọn phù hợp. Trường hợp sử dụng nguồn 1 pha 3 dây, cần thiết kế thêm hệ thống nối đất phía sau công tơ để đảm bảo an toàn cho hệ thống điện.

Việc xác định đúng nguồn điện ngay từ đầu là cơ sở để tính toán công suất và lựa chọn dây dẫn phù hợp cho toàn bộ ngôi nhà.

Xác định tổng công suất thiết bị

Đây là bước quan trọng trong cách chọn dây điện trong nhà. Muốn biết dây cần chịu tải bao nhiêu, trước hết phải xác định tổng công suất của những thiết bị sẽ sử dụng.

Các thiết bị điện phổ biến trong gia đình như: Đèn chiếu sáng, quạt điện, tivi, tủ lạnh, máy giặt, nồi cơm điện, bàn ủi, lò vi sóng, lò nướng, máy lạnh, máy bơm nước, bếp điện, bếp từ,… Thông số công suất thường được nhà sản xuất in trực tiếp trên thiết bị hoặc nhãn kỹ thuật, phổ biến dưới đơn vị W (Watt), kW (Kilowatt) hoặc HP (mã lực) đối với một số thiết bị như máy lạnh, máy bơm.

Để xác định tổng tải, có thể liệt kê công suất của từng thiết bị rồi cộng lại. Kết quả này giúp hình dung mức tiêu thụ điện tối đa của hệ thống và làm cơ sở cho bước tính toán dòng điện.

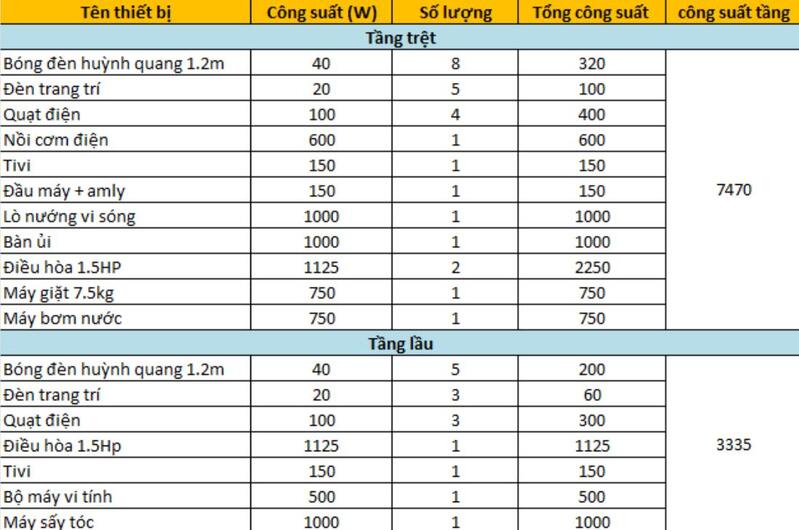

Ví dụ về tính tổng công suất dây điện trong nhà

Sau khi xác định được công suất, có thể tính gần đúng cường độ dòng điện bằng công thức:

I = P / U

Trong đó:

I (A): Cường độ dòng điện
P (W): Công suất điện
U (V): Điện áp

VD: Với một tải điện có công suất 10.000W và điện áp sử dụng 380V: I = 10.000 / 380 ≈ 26,3A

Chọn tiết diện dây phù hợp

Sau khi đã có cường độ dòng điện, bạn sẽ tính được tiết diện của từng loại dây dẫn phù hợp.

S = I / J

Trong đó:

S (mm²): Tiết diện dây dẫn
I (A): Dòng điện chạy qua dây, đơn vị A
J ( A/mm²): Mật độ dòng điện cho phép

Dây đồng có thể lấy J ≈ 6A/mm²
Dây nhôm có thể lấy J ≈ 4,5A/mm²

VD: Với dòng điện khoảng 26,3A, nếu sử dụng dây đồng: S = 26,3 / 6 ≈ 4,4mm²

Từ kết quả tính toán, cần lựa chọn tiết diện dây phù hợp và tiếp tục đối chiếu với khả năng chịu tải thực tế của loại cáp, cách đi dây, nhiệt độ môi trường và tiêu chuẩn kỹ thuật áp dụng.

👉 Top 8 các loại dây điện dân dụng chất lượng, sử dụng phổ biến

Cách chọn dây điện cho từng khu vực trong nhà

Sau khi tính tổng tải, hệ thống điện nên tiếp tục được chia thành dây nguồn, dây nhánh và mạch cấp cho từng thiết bị. Cách làm này giúp dễ kiểm soát tải và hạn chế tình trạng một đường dây phải gánh quá nhiều thiết bị.

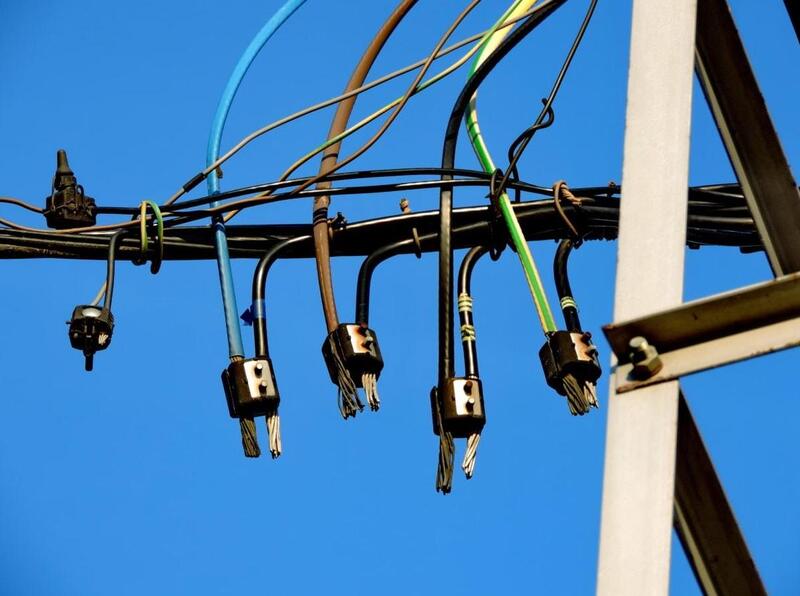

Lựa chọn đoạn dây ngoài trời

Dây ngoài trời là tuyến dẫn điện từ nguồn vào nhà nên phải đáp ứng được tổng công suất sử dụng. Giả sử tổng công suất của các thiết bị trong nhà là 10.805W. Trên thực tế, các thiết bị thường không hoạt động đồng thời ở mức tối đa nên người ta có thể giảm công suất tính toán xuống còn khoảng 80%. Khi đó hệ số đồng thời kđt = 0,8 để tính tải:

P = 10.805 × 0,8 = 8.644W = 8,644kW

Với mức công suất này, tiến hành đối chiếu bảng khả năng chịu tải để xác định tiết diện cáp phù hợp. Trong trường hợp trên, cáp có ruột dẫn đồng 6mm² đáp ứng yêu cầu về tải và chiều dài lắp đặt khoảng 30m.

Đối với đoạn dây ngoài trời, có thể sử dụng cáp Duplex ruột đồng, cách điện PVC (Du-CV). Theo ví dụ trên, có thể lựa chọn cáp CXV 2x6mm² cho tuyến dây này.

Lựa chọn đoạn dây cáp điện kế

Cáp điện kế là đoạn nối từ dây ngoài trời vào hệ thống điện trong nhà. Do đó, khả năng chịu tải của cáp cũng cần đáp ứng mức công suất tính toán 8,644kW.

Theo thông số tham khảo, có thể lựa chọn cáp DK-CVV tiết diện 5mm² hoặc cáp CXV tiết diện 4mm². Vì đoạn cáp điện kế thường có chiều dài khá ngắn, khoảng dưới 10m, nên trong trường hợp này ảnh hưởng của sụt áp theo chiều dài không đáng kể. Như vậy, có thể sử dụng cáp CVV 2x5mm² hoặc cáp CXV 2x4mm² tùy phương án thiết kế.

Lựa chọn đoạn dây cho từng nhánh và từng thiết bị điện

Dây nhánh cho tầng trệt

Tổng công suất các thiết bị tại tầng trệt là 7,47kW. Áp dụng hệ số đồng thời kđt = 0,8, công suất dùng để tính chọn dây là: 7,47 × 0,8 = 5,976kW

Dựa trên mức tải này, dây VC có tiết diện ruột dẫn 4mm² được xem là phù hợp để cấp nguồn cho tầng trệt.

Dây nhánh cho tầng lầu

Tổng công suất các thiết bị ở tầng lầu là 3,335kW. Tương tự tầng trệt, áp dụng hệ số đồng thời 0,8: 3,335 × 0,8 = 2,668kW

Với mức công suất tính toán trên, có thể lựa chọn dây VC tiết diện ruột dẫn 2mm² cho nhánh cấp điện tầng lầu.

Dây dẫn cho từng thiết bị điện

Việc chọn dây cho từng thiết bị còn phụ thuộc vào cách thi công, có thể sử dụng dây đơn cứng hoặc dây đôi mềm. Nếu công trình được thiết kế đi dây âm tường, có thể sử dụng dây đơn VC cho các thiết bị.

Trong ví dụ này, máy điều hòa 1,5HP có công suất khoảng 1.125W, là một trong những thiết bị có công suất lớn nhất trong nhóm. Theo tính toán tham khảo, dây VC tiết diện 0,75mm² có thể đáp ứng tải.

Tuy nhiên, với mạch ổ cắm, nên chọn dây lớn hơn một cấp để có khả năng dự phòng tải. Vì vậy, có thể sử dụng dây VC 1,0mm² cho các thiết bị và ổ cắm trong trường hợp này.

Hy vọng qua bài viết của newtop.vn, bạn sẽ hiểu rõ hơn về cách chọn dây điện trong nhà và dễ dàng lựa chọn loại dây phù hợp với công suất, nhu cầu sử dụng, đảm bảo an toàn và hiệu quả cho hệ thống điện.
