Tụ bù công suất phản kháng có vai trò quan trọng trong việc cân bằng công suất phản kháng, từ đó nâng cao hiệu quả hoạt động và giảm thiểu tổn thất điện năng cho hệ thống lưới điện. Vậy tụ bù công suất phản kháng là gì? Bài viết này, Newtop sẽ giải thích rõ hơn về tụ bù công suất phản kháng, tầm quan trọng của nó trong hệ thống điện.
Tụ bù công suất phản kháng là gì?
Tụ bù công suất phản kháng, hay còn gọi là tụ bù, là một thiết bị dùng để hạn chế công suất phản kháng trong hệ thống điện. Nguyên lý hoạt động của tụ bù là sinh ra một lượng công suất phản kháng có chiều ngược lại với công suất phản kháng của phụ tải, qua đó làm giảm tổng lượng công suất phản kháng trong toàn hệ thống.
Khi dòng điện chạy qua các thiết bị có tính cảm kháng, ví dụ như động cơ điện, một phần công suất phản kháng sẽ được tiêu thụ. Tụ bù có chức năng tạo ra dòng điện với công suất phản kháng có dấu đối lập, nhằm bù trừ cho phần công suất phản kháng này, từ đó giảm thiểu tổng công suất phản kháng có trong hệ thống.

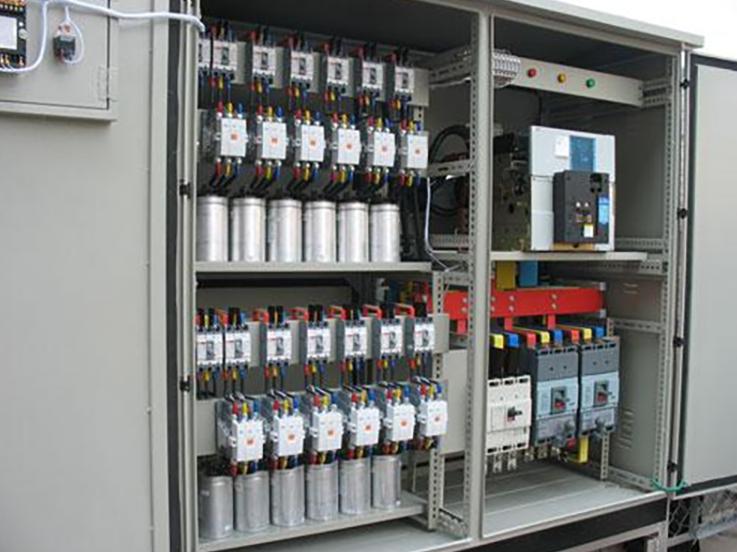

👉 Tủ tụ bù: Giải pháp tiết kiệm điện hiệu quả cho doanh nghiệp
Cấu tạo của tụ bù phản kháng

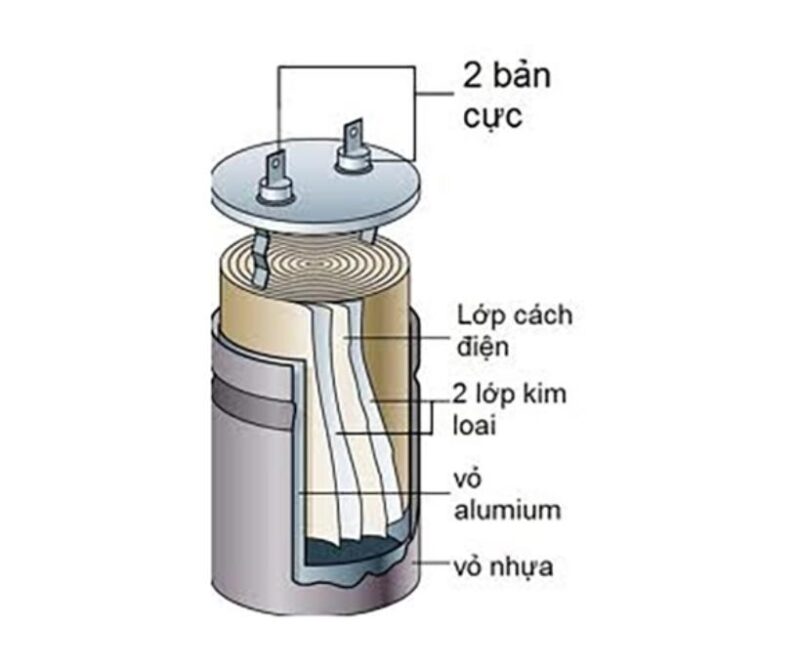

Cấu tạo của tụ bù công suất phản kháng khá đơn giản, bao gồm phần vỏ ngoài kín làm từ nhựa hoặc kim loại. Phía trên của tụ có 2 bản cực bằng nhôm đặt song song, được hàn kín bên trong và quấn lớp giấy ngâm dầu cách điện bên ngoài.
Phân loại tụ bù công suất phản kháng
Tụ bù công suất phản kháng thường được phân loại dựa trên 2 tiêu chí chính: cấu tạo và điện áp.
Phân loại theo cấu tạo
- Tụ bù khô: Loại này có hình trụ dài, 2 đầu tròn, ưu điểm là kích thước nhỏ gọn, trọng lượng nhẹ, dễ dàng thay thế và lắp đặt, tiết kiệm không gian và có giá thành thấp. Tụ bù loại này thường được sử dụng cho các hệ thống điện công suất nhỏ, với chất lượng điện lưới ở mức tương đối.
- Tụ bù dầu: Có hình chữ nhật, độ bền cao, phù hợp cho các hệ thống công suất lớn, yêu cầu bù lượng công suất hữu ích đáng kể.
Phân loại theo điện áp
- Tụ bù hạ thế 1 pha: Phổ biến với các mức điện áp như 230V, 250V.
- Tụ bù hạ thế 3 pha: Có nhiều mức điện áp khác nhau, trong đó thông dụng là 415V và 440V. Loại này được áp dụng cho các hệ thống điện ổn định, ít bị ảnh hưởng bởi sóng hài. Các ứng dụng điển hình cho tụ điện 3 pha bao gồm hệ thống lưới điện của các tòa nhà cao tầng, bệnh viện, khu công nghiệp, nhà máy, v.v.
- Tụ bù trung thế.
👉 Tụ bù 1 pha là gì? Vai trò và cách vận hành an toàn, hiệu quả
Nguyên lý hoạt động của tụ bù
Nguyên lý hoạt động của tụ bù dựa trên đặc tính của các thành phần điện dung trong mạch điện xoay chiều. Trong khi các thiết bị cảm kháng tiêu thụ công suất phản kháng dưới dạng từ trường, thì tụ điện lại sinh ra công suất phản kháng dưới dạng điện trường.
Khi tụ điện được kết nối vào mạch điện, nó sẽ tạo ra dòng điện phản kháng có pha ngược lại với dòng điện của tải cảm kháng. Điều này giúp giảm tổng công suất phản kháng trong hệ thống, nâng cao hệ số công suất (cosφ) và từ đó cải thiện hiệu quả sử dụng điện.
Lợi ích của tụ bù phản kháng
Tụ bù công suất phản kháng đóng vai trò then chốt và mang lại nhiều lợi ích thiết thực cho các công trình, thiết bị điện như sau:
- Tiết kiệm chi phí điện năng phản kháng: Hàng tháng, người dùng phải thanh toán cho điện lực phần điện năng phản kháng nếu hệ số công suất (cos phi) dưới mức 0.90.
- Giảm thiểu tổn thất công suất tiêu thụ: Công suất trên đường dây truyền tải bao gồm 2 thành phần là công suất tác dụng và công suất phản kháng. Việc giảm bớt công suất phản kháng sẽ giúp hạn chế tối đa tổn thất điện năng.
- Tụ bù công suất phản kháng hỗ trợ giảm sụt áp.
- Nâng cao khả năng tải của đường dây truyền tải.
- Tụ bù công suất phản kháng giúp tăng dung lượng và khả năng hoạt động của máy biến áp.
- Tụ bù công suất phản kháng góp phần giảm chi phí bảo trì, sửa chữa và thay thế cho các động cơ, máy móc có công suất lớn.
Những điều cần lưu ý khi lắp đặt và sử dụng tụ bù
- Lựa chọn công suất tụ bù phù hợp: Cần tính toán chính xác công suất bù cần thiết để tránh tình trạng bù quá mức, có thể gây ảnh hưởng xấu đến thiết bị.
- Kiểm tra định kỳ: Cần đảm bảo tụ bù hoạt động ổn định và không gặp sự cố để duy trì hiệu quả sử dụng.
- Tuân thủ quy định an toàn khi lắp đặt: Quá trình lắp đặt tụ bù phải tuân thủ nghiêm ngặt các quy định về an toàn điện nhằm phòng tránh những rủi ro không đáng có.
👉 Tụ bù 3 pha: Cấu tạo, lợi ích và cách lắp đặt chuẩn an toàn

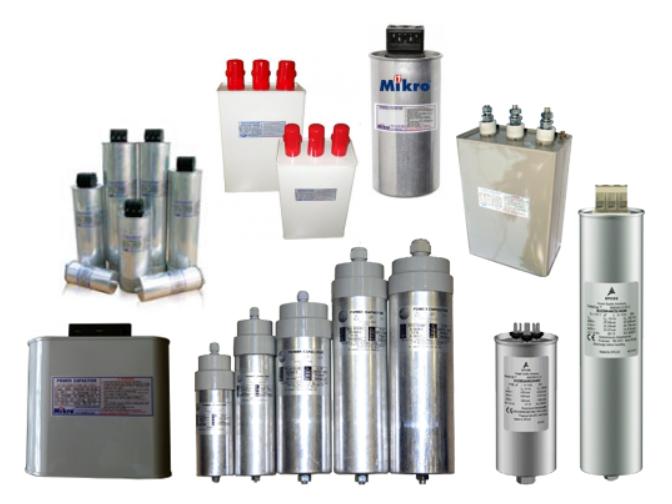

Các thương hiệu tụ bù chất lượng để bạn tham khảo
Các thương hiệu tụ bù công suất phản kháng phổ biến bao gồm Samwha, Epcos, Mikro, Ducati, Shizuki, Schneider Electric, ABB, Enerlux, Sino và Frako. Những thương hiệu này cung cấp nhiều loại sản phẩm, từ tụ bù khô đến tụ bù dầu, cũng như các tủ tụ bù hoàn chỉnh, đáp ứng nhu cầu đa dạng.
- Tụ bù Samwha: Nổi bật với các sản phẩm tụ bù có giá cả phải chăng, bền bỉ và chất lượng đáng tin cậy.
- Tụ bù Epcos: Là một phần của tập đoàn TDK (Đức), phân phối tụ bù với chất lượng vượt trội.
- Tụ bù Mikro: Là thương hiệu đến từ Malaysia, cung cấp nhiều loại tụ bù khác nhau.
- Tụ bù Ducati: Là một trong những thương hiệu có tiếng tăm trong lĩnh vực này.
- Tụ bù Shizuki: Là thương hiệu được nhiều nhà phân phối quản lý.
- Tụ bù Schneider Electric: Cung cấp tụ bù 3 pha và là một trong những thương hiệu hàng đầu trong ngành điện lực.
- Tụ bù ABB: Thương hiệu có nguồn gốc từ Thụy Sĩ.
- Tụ bù Enerlux: Cung cấp các sản phẩm tụ bù đa dạng và phong phú.
- Tụ bù Sino: Cung cấp tụ bù cùng với các sản phẩm điện khác.
- Tụ bù Frako: Là thương hiệu được nhiều nhà cung cấp nhắc đến.
Ngoài ra, còn có các thương hiệu khác như Nuintek, Elco, Droseln, Himel, SK, Tense, Daelim và Vishay.
Thiết bị tụ bù công suất phản kháng mang lại lợi ích to lớn trong việc nâng cao hiệu quả hoạt động của lưới điện, hạn chế hao hụt năng lượng và cắt giảm chi phí vận hành. Việc cân nhắc kỹ lưỡng và áp dụng tụ bù một cách phù hợp không chỉ góp phần tối ưu hóa toàn bộ hệ thống mà còn đảm bảo an toàn cho các thiết bị điện trong quá trình sử dụng. Bài viết này Newtop đã chia sẻ tụ bù công suất phản kháng là gì và những thông tin liên quan, hy vọng những thông tin trên sẽ mang lại kiến thức hữu ích cho bạn!
