Tụ bù dầu là gì? Cấu tạo, nguyên lý hoạt động và cách lựa chọn

Tụ bù dầu là thiết bị quan trọng trong hệ thống bù công suất phản kháng, giúp nâng cao hệ số công suất (cosφ), giảm tổn thất điện năng và hạn chế tiền phạt công suất phản kháng. Nhờ khả năng vận hành ổn định và tuổi thọ cao, tụ bù dầu được sử dụng phổ biến trong công nghiệp, nhà máy và trạm biến áp. Trong bài viết dưới đây, newtop.vn sẽ giúp bạn tìm hiểu tất tần tật về tụ bù dầu, cùng theo dõi nhé!

Tụ bù dầu là gì?

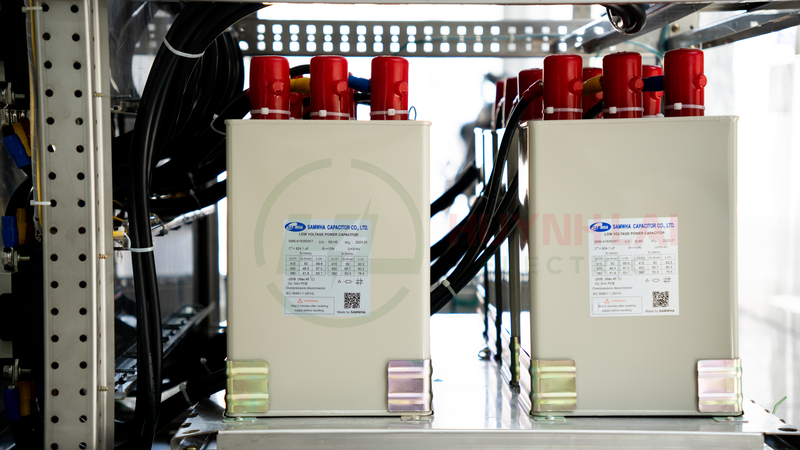

Tụ bù dầu là một dạng tụ điện công suất, cấu tạo từ hai bản cực dẫn điện đặt song song, được ngăn cách bằng lớp điện môi. Điểm đặc biệt của tụ bù dầu là môi trường điện môi được ngâm trong dầu cách điện chuyên dụng.

Nhờ sử dụng dầu cách điện, thiết bị đạt được các ưu điểm kỹ thuật vượt trội:

Tản nhiệt hiệu quả, hạn chế hiện tượng quá nhiệt
Hoạt động ổn định ở dòng và điện áp cao, phù hợp hệ thống công suất lớn
Tuổi thọ dài, giảm nguy cơ phóng điện cục bộ và ẩm ướt nội bộ
Độ tin cậy vận hành cao, đáp ứng tiêu chuẩn công nghiệp nặng

Tụ bù dầu thường xuất hiện trong các hệ thống yêu cầu độ bền và tính ổn định cao hơn tụ bù khô.

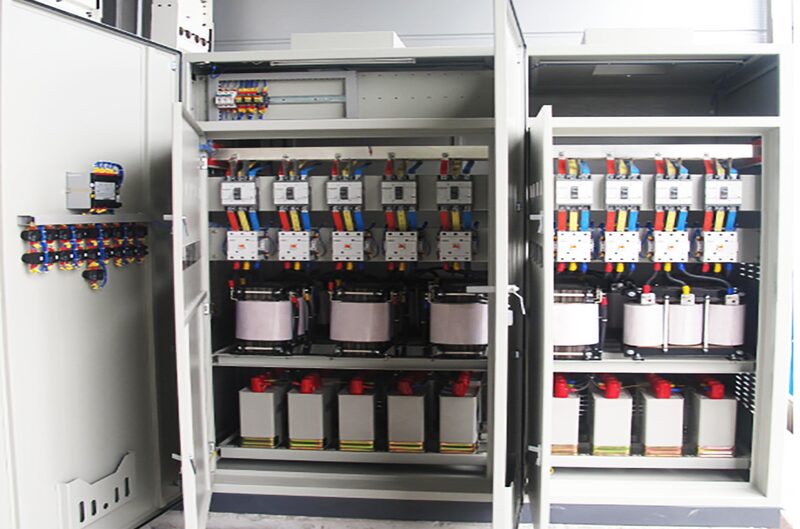

Tụ bù dầu là gì

Cấu tạo và nguyên lý hoạt động của tụ bù dầu

Một tụ bù dầu tiêu chuẩn gồm các thành phần chính:

Bản cực dẫn điện: tạo khả năng tích – phóng điện
Lớp điện môi ngâm dầu: cách điện, chống ẩm, chống phóng điện
Vỏ thép kín: bảo vệ tụ và chống rò rỉ
Đầu cực đấu nối: kết nối vào tủ bù hoặc hệ thống điện
Van an toàn, cầu chì bảo vệ (tùy dòng sản phẩm)

Nguyên lý hoạt động của tụ bù dầu dựa trên việc bù công suất phản kháng. Khi được đấu vào lưới điện, tụ sinh ra công suất phản kháng dung kháng, từ đó cải thiện hệ số cosφ; hạn chế quá tải, sụt áp, nóng dây dẫn; giảm tổn thất trên đường dây; giảm tổn thất và giảm tiền điện phạt.

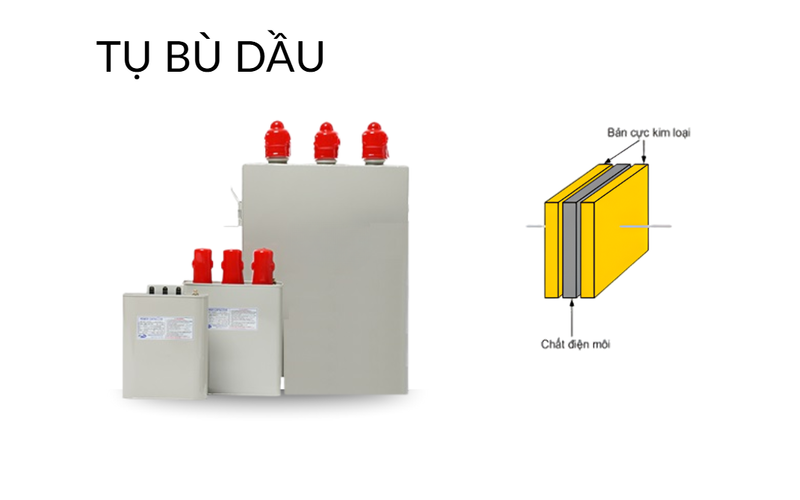

cấu tạo tụ bù dầu

Xem thêm >> Tụ bù cos phi: Đặc điểm, phân loại và cách lắp đặt hiệu quả

So sánh tụ bù dầu và tụ bù khô

Trong lưới điện hạ thế, tụ bù dầu và tụ bù khô đều có nhiệm vụ bù công suất phản kháng để nâng hệ số công suất và giảm hao tổn điện năng. Tuy nhiên, do khác nhau về cấu tạo và khả năng vận hành, mỗi loại lại phù hợp với từng quy mô và môi trường sử dụng riêng.

Dưới đây là bảng so sánh giữa tụ bù dầu và tụ bù khô:

Tiêu chí	Tụ bù dầu	Tụ bù khô
Đặc điểm thiết kế	Có dạng hình chữ nhật	Có dạng hình tròn dài
Ưu điểm nổi bật	Vận hành ổn định ở dòng cao, độ bền điện tốt, ít suy giảm điện dung theo thời gian, phù hợp chạy 24/7	Lắp đặt đơn giản, chi phí đầu tư mềm, bảo dưỡng thuận tiện, phù hợp hệ thống điện vừa và nhỏ
Phạm vi ứng dụng	Nhà máy công nghiệp nặng, trạm biến áp và hệ thống bù công suất phản kháng quy mô lớn	Phù hợp tòa nhà thương mại, xưởng sản xuất nhỏ – vừa, trung tâm thương mại và tủ bù hạ áp
Dải công suất	Thường ở mức cao phổ biến: 10kVar, 15kVar, 20kVar, 25kVar, 30kVar, 40kVar, 50kVar.	Công suất nhỏ hơn: 10kVar, 15kVar, 20kVar, 25kVar, 30kVar.

Cách lựa chọn tụ bù dầu phù hợp

Để lựa chọn đúng loại tụ bù dầu, cần dựa vào:

Thông số điện áp định mức phải tương thích (thường 380V–450V).
Công suất phản kháng cần bù.
Ưu tiên sản phẩm có CO-CQ đầy đủ, tiêu chuẩn IEC 60831 và chế độ bảo hành rõ ràng.
Với môi trường nóng, bụi hoặc tải nặng, tụ bù dầu chính hãng sẽ bền hơn tụ bù khô thông thường.

Xem thêm >> Tụ bù công suất phản kháng: Cấu tạo, phân loại và ứng dụng

Một số loại tụ bù dầu phổ biến hiện nay

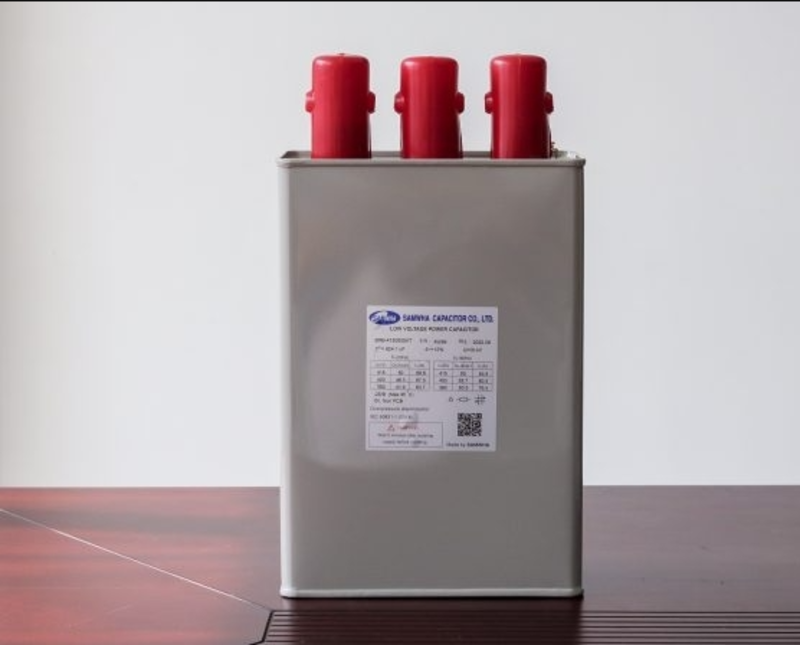

Tụ bù dầu 50KVar-415V SAMWHA

Samwha là thương hiệu nổi tiếng của Hàn Quốc, chuyên cung cấp tụ bù cho nhà máy và trạm biến áp. Tụ bù dầu 50kVar sử dụng dầu cách điện chất lượng cao, chịu nhiệt tốt và hoạt động bền bỉ trong môi trường công nghiệp.

Ưu điểm nổi bật:Tuổi thọ cao, vận hành ổn định trong môi trường có dòng biến thiên lớn, ít suy hao điện dung theo thời gian.

Thông tin chi tiết:

Model: SMB-4150500KT
Loại tụ: Tụ dầu 3 pha
ĐIện áp định mức: 450V
Công suất phản kháng: 50kVAr
Tần số: 50/60Hz
Dòng điện: 69.6A
Điện dung: 924.1µF
Kích thước: 355x200x120 (mm)
Thương hiệu: Samwha

Tụ bù Mikro MMS-445010KT

Mikro là thương hiệu Malaysia được sử dụng phổ biến tại Việt Nam. Model MMS-445010KT phù hợp cho tủ bù công suất nhỏ và trung bình, lắp đặt tại tòa nhà, xưởng sản xuất vừa.

Ưu điểm nổi bật: Kích thước gọn, giá thành hợp lý, bảo trì đơn giản, phù hợp nâng hệ số công suất ở các hệ thống tải nhỏ – trung bình.

Thông tin chi tiết:

Model: MMS-445010KT
Loại tụ: 3 pha
Điện áp định mức: 440V
Công suất phản kháng: 10kVAr
Tần số: 50Hz / 60Hz
Dòng điện: 13.1A
Điện dung: 3×54.8 (164.5) uF
Kích thước: D60*W170*H175(mm)
Thương hiệu: Mikro

Tụ bù Shizuki RFA-41550 – 50kVAr

Shizuki là thương hiệu hàng đầu Nhật Bản chuyên thiết bị điện công nghiệp. RFA-41550 là tụ dầu 3 pha, vỏ kim loại chắc chắn và lớp cách điện dầu chất lượng cao.

Ưu điểm nổi bật: Vận hành bền bỉ, khó quá nhiệt, phù hợp các nhà máy chạy 24/7 hoặc dây chuyền tải nặng.

Thông tin chi tiết:

Model: Shizuki RFA-41550
Loại tụ: 3 pha
Điện áp định mức: 415V
Công suất phản kháng: 50kVAr (tại tần số 50Hz)
Tần số: 50Hz / 60Hz
Dòng điện:50Hz
Điện dung: 50kVar
Kích thước: 285 x 240 x 90mm
Thương hiệu: Shizuki

Tụ bù Nuintek ANU-44250KS

Nuintek là thương hiệu tập trung thị trường châu Á với ưu điểm tối ưu chi phí. Model ANU-44250KS là lựa chọn phổ biến trong các xưởng sản xuất và tụ bù lắp đặt mới.

Ưu điểm nổi bật: Giá cạnh tranh, chất lượng ổn định, dễ thay thế và bảo trì, phù hợp công trình cần tối ưu ngân sách.

Model: ANU-44250KS
Loại tụ: 3 pha
Điện áp định mức: 415V
Công suất phản kháng: 50kVAr (tại tần số 50Hz)
Tần số: 50Hz / 60Hz
Dòng điện:50Hz
Điện dung: 50kVar
Kích thước: 285 x 240 x 90mm
Thương hiệu: Nuintek

Địa chỉ phân phối tụ bù dầu uy tín – Huỳnh Lai Electric

Thị trường thiết bị điện hiện nay xuất hiện nhiều sản phẩm không rõ nguồn gốc, dung lượng Nếu bạn đang tìm nơi mua tụ bù dầu chính hãng, có bảo hành và hỗ trợ kỹ thuật, Huỳnh Lai Electric là lựa chọn đáng tin cậy. Công ty phân phối các dòng tụ bù Samwha, Shizuki, Mikro, Nuintek… với đầy đủ công suất, chứng nhận chất lượng và đội ngũ tư vấn kỹ thuật chuyên sâu.

Huỳnh Lai Electric đặt chất lượng lên hàng đầu.
