Tụ bù hạ thế: Cấu tạo, ứng dụng và phân loại chi tiết
Trong các hệ thống điện hiện đại, đặc biệt là môi trường công nghiệp và các tòa nhà thương mại, vấn đề hệ số công suất thấp gây ra nhiều hệ lụy như: thất thoát điện năng, giảm hiệu quả vận hành và tăng chi phí tiền điện. Tụ bù hạ thế được xem là giải pháp tối ưu giúp cải thiện hệ số công suất, giảm tổn hao và đảm bảo hệ thống điện vận hành ổn định, an toàn. Bài viết dưới đây sẽ phân tích sâu về cấu tạo, ứng dụng và phân loại tụ bù hạ thế một cách đầy đủ – chi tiết – dễ hiểu. Hãy theo dõi cùng newtop.vn nhé!

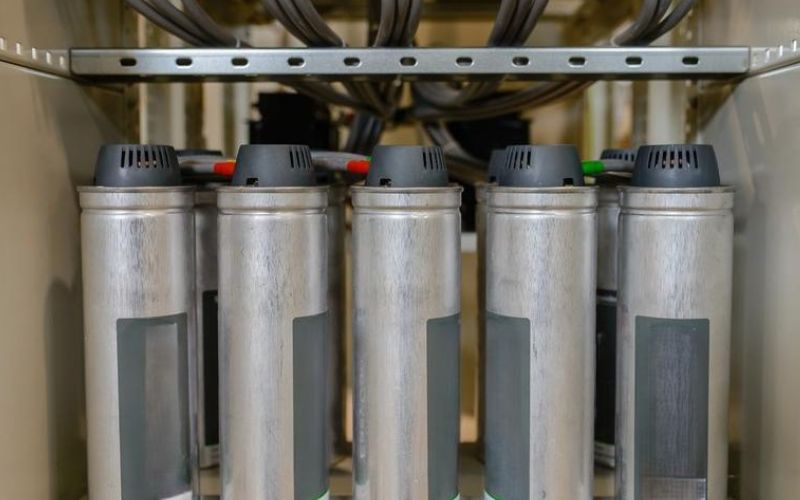

Tụ bù hạ thế là gì?
Tụ bù hạ thế là thiết bị được lắp đặt trong hệ thống điện nhằm bù công suất phản kháng, giúp cải thiện hệ số công suất (cosφ), từ đó giảm tổn thất điện năng và tối ưu hiệu quả truyền tải.
Trong một hệ thống điện, tồn tại hai loại công suất chính:
- Công suất tác dụng (P): Công suất sinh ra công việc hữu ích.
- Công suất phản kháng (Q): Không sinh công nhưng cần thiết để duy trì hoạt động của các thiết bị điện cảm như động cơ, máy hàn, máy nén…
Nếu công suất phản kháng cao, hệ số công suất giảm, gây ra tình trạng quá tải đường dây, giảm điện áp, và làm tăng chi phí tiền điện. Tụ bù hạ thế có nhiệm vụ cung cấp công suất phản kháng ngược lại, cân bằng hệ thống, từ đó giúp hệ thống hoạt động hiệu quả và ổn định hơn.
👉 Tụ bù trung thế: Cấu tạo, lợi ích, ứng dụng và cách chọn

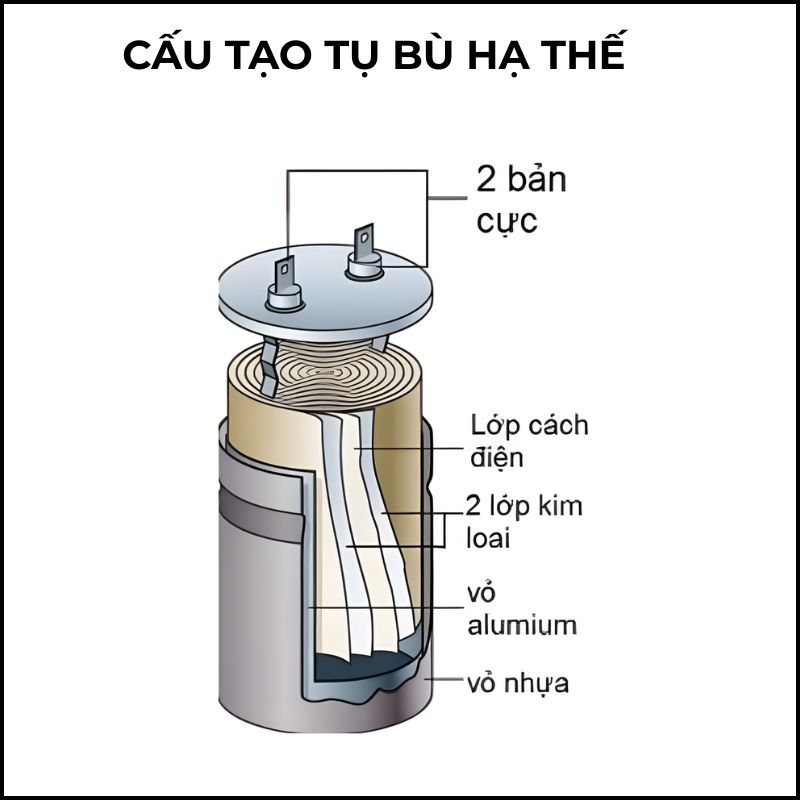

Đặc điểm cấu tạo của của tụ bù hạ thế
Tụ bù hạ thế 3 pha được thiết kế chuyên biệt để hoạt động ổn định trong môi trường điện công nghiệp, nơi có tải lớn và dao động nhiều. Cấu tạo của tụ bù gồm các thành phần chính:
– Lõi tụ: Là nơi tích trữ năng lượng, thường được làm từ polypropylene, giấy tẩm dầu hoặc vật liệu cách điện cao cấp khác. Polypropylene hiện nay được ưa chuộng nhờ khả năng chịu nhiệt tốt, tổn hao điện môi thấp và độ bền cao.
– Vỏ tụ: Giúp bảo vệ tụ được làm bằng kim loại (nhôm hoặc thép mạ kẽm), chống chịu môi trường, giảm tác động cơ học và hạn chế ảnh hưởng của bụi, nhiệt và độ ẩm.
– Cực đấu nối: Dùng để đấu nối vào tủ điện (dạng vít hoặc bulong) đảm bảo dẫn điện tốt, giảm tổn hao trong quá trình vận hành.
– Chất cách điện: Đối với tụ bù dầu sử dụng dầu cách điện để giải nhiệt và tăng độ bền. Đối với tụ bù khô sử dụng vật liệu cách điện rắn tự phục hồi, an toàn và không rò rỉ.
– Van an toàn: Tự động giải phóng áp suất khi tụ hoạt động bất thường hoặc bị tăng áp đột ngột, ngăn ngừa nguy cơ phồng, nổ.
– Điện trở xả: Xả điện tích dư trong tụ còn lại sau khi ngừng cấp điện, đảm bảo thiết bị an toàn khi thao tác hoặc bảo trì.

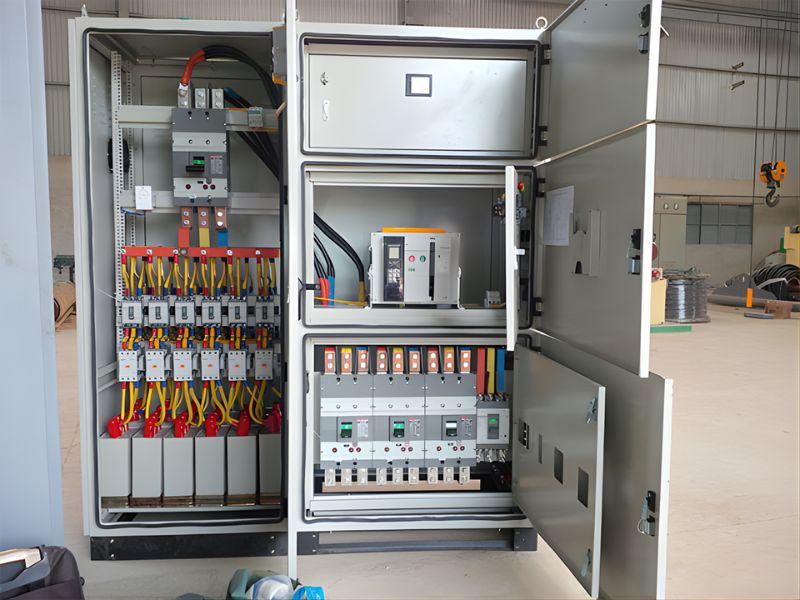

Vai trò và lợi ích khi sử dụng tụ bù hạ thế
Tụ bù hạ thế không chỉ là thiết bị bổ sung mà là một phần quan trọng trong hệ thống điện. Dưới đây là các lợi ích nổi bật:
Giảm tổn hao điện, nâng cao hiệu suất
Theo quy định hiện hành của ngành điện, nếu hệ số công suất (cos φ) của hệ thống sử dụng điện giảm xuống dưới mức 0.85, đơn vị tiêu thụ sẽ bị tính thêm chi phí do tiêu thụ công suất phản kháng vượt chuẩn. Để tránh khoản phạt này, doanh nghiệp cần trang bị hệ thống tụ bù nâng cos φ. Có nhiều phương án bù như bù cứng, bù mềm, bù thủ công hoặc bù tự động, nhưng phổ biến nhất hiện nay vẫn là bù mềm và bù tự động nhờ khả năng vận hành ổn định và tối ưu hiệu quả.
Hạn chế phạt tiền điện do hệ số công suất thấp.
Nếu hệ số công suất cosφ của hệ thống xuống dưới 0.85 và tụ bù không được lắp hoặc không đáp ứng đủ nhu cầu, đơn vị sử dụng sẽ bị tính phạt. Do đó, trang bị hệ thống tụ bù hạ thế là giải pháp cần thiết để tránh chi phí phát sinh.
Bảo vệ thiết bị điện, giảm quá tải.
Tổn thất điện áp chủ yếu xuất phát từ công suất tác dụng và phản kháng. Khi bổ sung tụ bù, phần công suất phản kháng được bù lại, giảm sụt áp trên đường dây dài, giúp thiết bị và động cơ khởi động đúng tải, hạn chế tình trạng nóng hoặc cháy.
Cải thiện ổn định điện áp.
Khi công suất phản kháng được bù đúng cách, điện áp đầu cuối thiết bị được nâng lên mức ổn định. Điều này đặc biệt quan trọng trong các nhà máy có nhiều động cơ khởi động cùng lúc, giúp giảm sụt áp, tránh hiện tượng nhấp nháy đèn, hạn chế dừng máy đột ngột.
Có bao nhiêu loại tụ bù hạ thế?

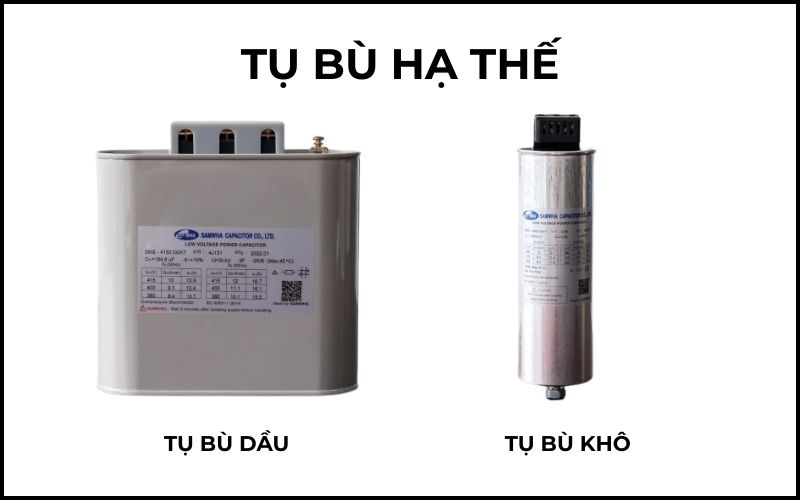

Phân loại theo cấu tạo
– Tụ bù hạ thế dầu
Loại tụ dạng hộp chữ nhật, sử dụng dầu cách điện nên có độ bền cao, chịu tải tốt. Tụ dầu phù hợp với các hệ thống bù công suất lớn, môi trường có sóng hài hoặc chất lượng điện không ổn định nhờ khả năng vận hành ổn định và tuổi thọ dài.
– Tụ bù hạ thế khô
Tụ khô có dạng hình trụ nhỏ gọn, trọng lượng nhẹ nên dễ thi công, thay thế và tối ưu diện tích trong tủ điện. Với chi phí hợp lý và tính tiện dụng cao, loại tụ này thường được sử dụng trong công trình dân dụng và thương mại.
👉 Tụ bù dầu là gì? Cấu tạo, nguyên lý, cách chọn chuẩn kỹ thuật
Phân loại theo điện áp
– Tụ bù hạ thế 1 pha: Gồm có 2 loại điện áp 230/ 250V. Phù hợp cho hộ gia đình, thiết bị đơn lẻ hoặc các hệ thống chiếu sáng nhỏ.
– Tụ bù hạ thế 3 pha: Có các loại điện áp từ 230 – 1000V (phổ biến nhất là 415V và 440V) Tụ bù hạ thế 3 pha được sử dụng rộng rãi trong công nghiệp và tòa nhà lớn, giúp cân bằng tải giữa các pha và tối ưu hệ số công suất toàn hệ thống.
Ứng dụng của tụ bù hạ thế
Tụ bù hạ thế được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, đặc biệt ở những nơi có nhiều thiết bị cảm ứng tiêu thụ công suất phản kháng lớn, bao gồm:
- Nhà máy sản xuất: nơi có nhiều động cơ công suất lớn, máy nén, máy hàn…
- Trung tâm thương mại, siêu thị: hệ thống điều hòa, thang máy, máy bơm vận hành liên tục.
- Tòa nhà văn phòng và chung cư: khối lượng thiết bị điện vận hành lớn và liên tục.
- Trạm biến áp hạ thế: dùng để ổn định điện áp và giảm tải cho máy biến áp.
- Hệ thống điện dân dụng quy mô lớn: các khu dân cư, khu phức hợp…
Tụ bù đóng vai trò quan trọng trong việc nâng cao ổn định điện áp, giảm tổn thất và tiết kiệm chi phí điện năng cho toàn bộ hệ thống.
Lưu ý khi sử dụng tụ bù hạ thế
Để tụ bù hạ thế hoạt động hiệu quả và đảm bảo an toàn lâu dài, cần chú ý các yếu tố sau:
– Lựa chọn đúng dung lượng tụ
Dung lượng quá nhỏ sẽ không đủ để bù công suất phản kháng, ngược lại dung lượng quá lớn dễ dẫn đến tình trạng quá bù, gây tăng điện áp và ảnh hưởng thiết bị.
– Kiểm tra định kỳ
Tụ bù cần được kiểm tra thường xuyên để phát hiện các dấu hiệu như:
- Phồng tụ
- Rò rỉ dầu (đối với tụ dầu)
- Tăng nhiệt bất thường
- Tiếng kêu lạ trong tủ bù
– Lắp đặt đúng kỹ thuật
Bao gồm:
- Đấu nối chắc chắn
- Sử dụng contactor và relay phù hợp
- Đảm bảo thông gió cho tủ bù
– Không bỏ qua hệ thống bảo vệ
Cầu chì, MCB, MCCB và cảm biến nhiệt là những thiết bị cần có để đảm bảo an toàn cho tụ và hệ thống điện.
– Tránh lắp tụ bù gần thiết bị nhạy cảm
Một số thiết bị điện tử yêu cầu môi trường điện áp ổn định, vì vậy cần bố trí tụ bù hợp lý để tránh xung điện.
Tụ bù hạ thế là thiết bị quan trọng giúp cải thiện hệ số công suất, giảm tổn hao điện năng, ổn định điện áp và bảo vệ thiết bị trong hệ thống điện công nghiệp cũng như dân dụng. Qua bài viết này, hy vọng newtop.vn sẽ giúp bạn hiểu rõ cấu tạo, chức năng và phân loại của tụ bù hạ thế từ đó lựa chọn thiết bị phù hợp, tối ưu chi phí và đảm bảo an toàn cho hệ thống điện.
