Bulong nở là gì? Cấu tạo, phân loại và ứng dụng thực tế

Bulong nở là phụ kiện liên kết được sử dụng phổ biến trong xây dựng và cơ khí, có chức năng cố định các chi tiết, thiết bị hoặc kết cấu vào nền bê tông và một số loại vật liệu nền phù hợp. Nhờ cơ chế giãn nở khi lắp đặt, sản phẩm tạo liên kết chắc chắn mà không cần chờ vật liệu kết dính đóng rắn. Vậy bulong nở là gì, có cấu tạo như thế nào và được ứng dụng ra sao? Cùng Newtop tìm hiểu chi tiết trong bài viết dưới đây.

Bulong nở là gì?

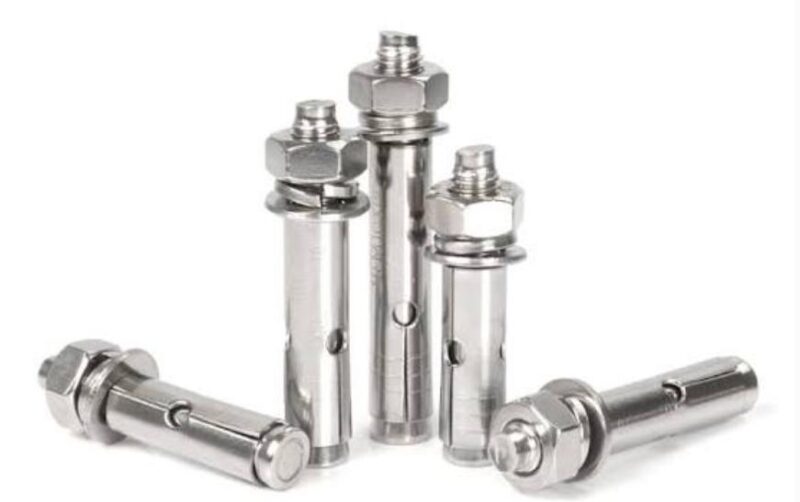

Bulong nở (còn gọi là tắc kê nở) là loại phụ kiện cơ khí dùng để neo giữ và cố định kết cấu vào vật liệu nền.

Khác với bulong thông thường chủ yếu liên kết các chi tiết thông qua đai ốc, bulong nở được thiết kế với cơ cấu giãn nở. Khi lắp đặt và siết chặt theo hướng dẫn kỹ thuật, bộ phận nở sẽ ép vào thành lỗ khoan, tạo lực ma sát hoặc cơ chế khóa cơ học giúp giữ chặt bulong trong vật liệu nền.

Bulong nở thường được sử dụng trên bê tông, đá hoặc các loại nền xây dựng phù hợp với thiết kế của từng sản phẩm. Khả năng chịu tải phụ thuộc vào loại bulong, vật liệu nền, chiều sâu neo, khoảng cách lắp đặt và điều kiện thi công.

👉 Bulong neo chân cột là gì? Cấu tạo, phân loại và cách thi công

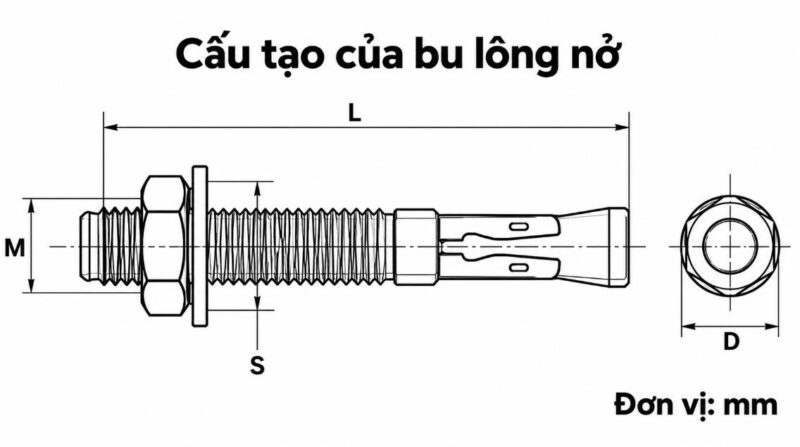

Cấu tạo của bulong nở

Cấu tạo bulong nở có thể khác nhau tùy theo từng dòng sản phẩm. Với loại bulong nở rút có áo nở, một bộ sản phẩm thường gồm các bộ phận sau:

• Đầu nở: Là bộ phận tiếp nhận lực tác động từ búa trong quá trình lắp đặt, giúp đưa bulong nở vào lỗ khoan trên bê tông. Phần này thường không có ren và có kích thước tùy theo từng loại sản phẩm.
• Thân nở: Là phần thép hình trụ có ren ngoài, dùng để liên kết với các kết cấu cần cố định. Chiều dài thân được lựa chọn tùy theo yêu cầu lắp đặt và độ sâu neo.
• Chân nở: Có dạng hình nón, giúp đẩy áo nở mở rộng khi lắp đặt, tạo lực ép lên thành lỗ khoan và tăng khả năng bám giữ.
• Áo nở: Thường được làm từ thép mỏng, có các khe hoặc cánh nở. Khi được kích hoạt, áo nở giãn ra và ép sát vào thành lỗ khoan, góp phần tạo liên kết chắc chắn.
• Long đen: Được lắp giữa đai ốc và bề mặt kết cấu, giúp phân bố lực siết trên diện tích tiếp xúc và hạn chế làm hỏng bề mặt liên kết.
• Đai ốc: Kết hợp với phần ren của bulong để siết chặt, cố định kết cấu tại vị trí lắp đặt.

Nguyên lý hoạt động của bulong nở

Bulong nở hoạt động dựa trên cơ chế giãn nở cơ học để tạo liên kết với vật liệu nền. Đối với loại bulong nở rút có áo nở, quá trình này diễn ra như sau:

1. Khoan lỗ: Tạo lỗ trên vật liệu nền với đường kính và chiều sâu phù hợp với thông số của bulong.
2. Đưa bulong vào lỗ: Đặt bulong nở vào vị trí đã xác định, bảo đảm chiều sâu lắp đặt theo hướng dẫn của nhà sản xuất.
3. Kích hoạt cơ cấu nở: Khi siết đai ốc, thân bulong được kéo theo thiết kế, làm phần côn tác động lên áo nở và khiến bộ phận này giãn ra.
4. Tạo liên kết: Áo nở ép vào thành lỗ, tạo lực giữ để cố định bulong và kết cấu được lắp đặt.

Cơ chế này giúp quá trình lắp đặt tương đối nhanh và không cần chờ keo hoặc vữa hóa rắn. Tuy nhiên, bulong chỉ đạt khả năng chịu tải phù hợp khi được lựa chọn đúng loại, lắp đặt đúng kỹ thuật và sử dụng trên vật liệu nền đáp ứng yêu cầu.

Bulong nở được làm từ vật liệu gì?

Vật liệu chế tạo ảnh hưởng đến độ bền cơ học và khả năng chống ăn mòn của bulong nở. Các nhóm vật liệu phổ biến gồm:

• Thép carbon: Có đặc tính cơ học phù hợp với nhiều ứng dụng xây dựng và cơ khí. Sản phẩm thường được xử lý bề mặt để tăng khả năng chống ăn mòn.
• Thép mạ kẽm: Có lớp mạ giúp bảo vệ bề mặt khỏi tác động của môi trường. Khả năng bảo vệ phụ thuộc vào phương pháp mạ và điều kiện sử dụng.
• Inox 201: Được sử dụng trong một số ứng dụng cần tính thẩm mỹ và khả năng chống ăn mòn ở mức phù hợp.
• Inox 304: Có khả năng chống ăn mòn tốt trong nhiều môi trường sử dụng thông thường.
• Inox 316: Phù hợp hơn với một số môi trường có tính ăn mòn cao, đặc biệt khi có sự hiện diện của clorua.

Ngoài vật liệu, cần kiểm tra cấp bền, thông số chịu tải và tiêu chuẩn sản phẩm. Không nên đánh giá khả năng chịu lực chỉ dựa vào tên vật liệu hoặc bề ngoài của bulong.

👉 Bu lông hệ solar là gì? Phân loại, công dụng và cách lựa chọn

Các loại bulong nở phổ biến hiện nay

Bulong nở có nhiều loại với cấu tạo và cơ chế hoạt động khác nhau. Một số loại thường gặp gồm:

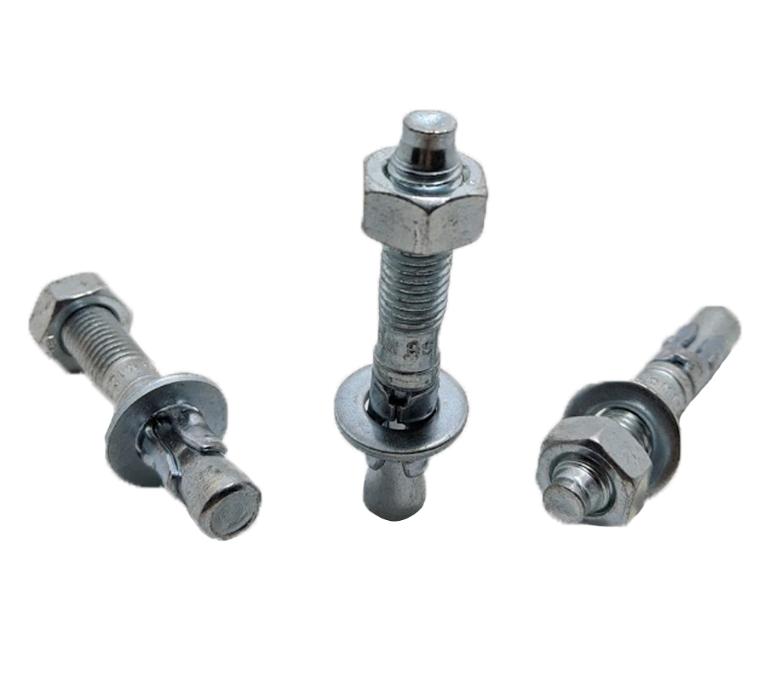

Bulong nở 3 cánh

Bulong nở 3 cánh có phần áo nở được thiết kế với ba cánh, giúp giãn ra khi lắp đặt để tăng khả năng bám giữ trong lỗ khoan. Loại này thường được sử dụng trong các liên kết cơ khí và xây dựng phù hợp với thông số sản phẩm.

Bulong nở rút

Bulong nở rút thường gồm thân bulong, áo nở, đai ốc và long đen. Khi siết đai ốc, phần thân được kéo theo cơ chế thiết kế, làm áo nở mở rộng và tạo liên kết với vật liệu nền.

Sản phẩm thường được sử dụng để cố định bản mã, giá đỡ, lan can và các chi tiết kim loại vào nền bê tông.

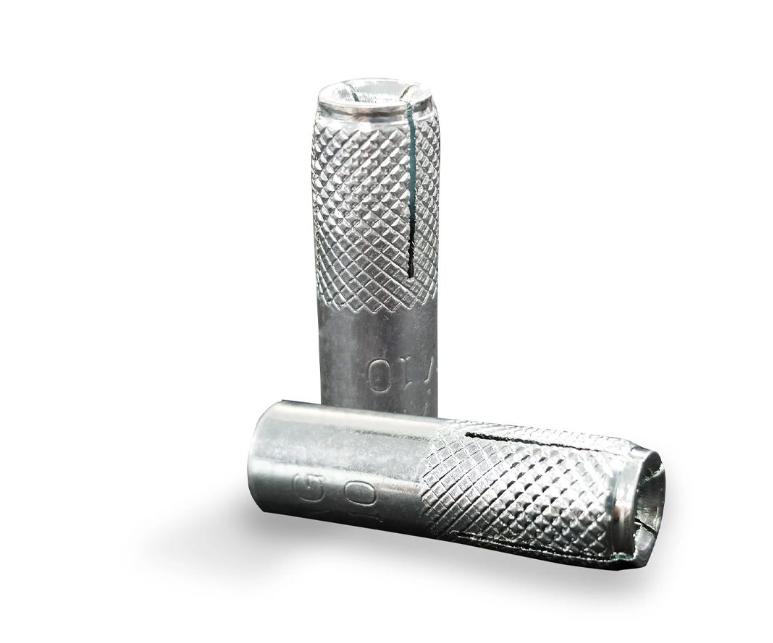

Bulong nở đạn

Bulong nở đạn thường được gọi là tắc kê đạn, có dạng thân kim loại rỗng với cơ cấu nở bên trong. Khi sử dụng dụng cụ đóng nở chuyên dụng, phần nở được kích hoạt để bám vào thành lỗ.

Loại này thường được sử dụng để tạo điểm neo trong bê tông, phục vụ lắp đặt ty ren, hệ thống treo và các phụ kiện cơ điện.

Bulong nở inox

Bulong nở inox được chế tạo từ thép không gỉ như inox 201, inox 304 hoặc inox 316, tùy dòng sản phẩm. Ưu điểm của loại này là khả năng chống ăn mòn phù hợp với đặc tính vật liệu.

Trong đó, inox 304 thường được lựa chọn cho nhiều ứng dụng thông thường có yêu cầu chống gỉ; inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường chứa clorua. Việc lựa chọn vẫn cần căn cứ vào môi trường thực tế và thông số của sản phẩm.

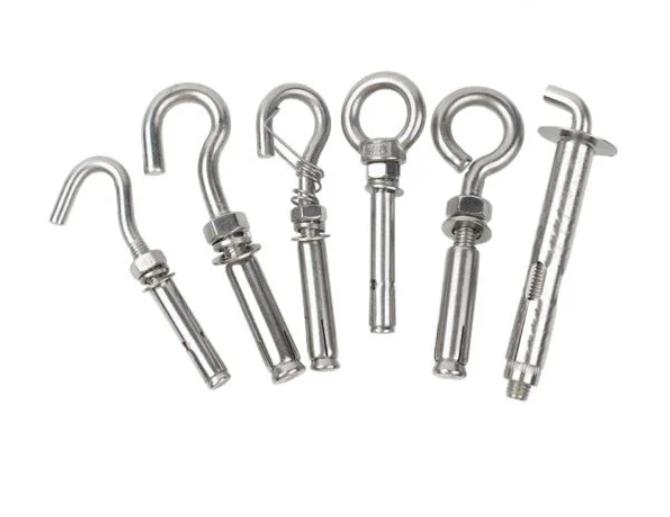

Bulong nở móc

Bulong nở móc có phần đầu được thiết kế dạng móc để treo hoặc giữ các chi tiết phù hợp. Tùy cấu tạo, sản phẩm có thể được sử dụng trong các ứng dụng lắp đặt giá treo, thiết bị hoặc phụ kiện.

Khi lựa chọn, cần kiểm tra hướng chịu lực và khả năng chịu tải của loại móc, đồng thời bảo đảm vật liệu nền phù hợp với thiết kế neo.

Ứng dụng của bulong nở trong thực tế

Nhờ khả năng tạo liên kết neo cơ học, bulong nở được sử dụng trong nhiều hạng mục xây dựng và lắp đặt thiết bị.

Một số ứng dụng phổ biến gồm:

• Lắp đặt kết cấu thép: Cố định bản mã, giá đỡ và một số chi tiết kết cấu vào nền bê tông.
• Thi công hệ thống cơ điện: Neo giá treo đường ống, máng cáp và các phụ kiện lắp đặt khi loại bulong đáp ứng yêu cầu tải trọng.
• Lắp đặt lan can và tay vịn: Cố định chân trụ hoặc bản mã vào nền bê tông phù hợp.
• Lắp đặt giá kệ: Liên kết giá đỡ, kệ kho và các cấu kiện với nền hoặc tường đủ điều kiện chịu tải.
• Cố định thiết bị: Lắp đặt máy móc, chân đế hoặc thiết bị phụ trợ theo thiết kế liên kết.
• Thi công mặt dựng: Cố định một số hệ khung và bản mã vào kết cấu bê tông theo yêu cầu kỹ thuật của hệ thống.

Với các hạng mục chịu tải lớn, có rung động hoặc liên quan đến an toàn con người, cần sử dụng loại neo đã được xác định phù hợp với tải trọng và vật liệu nền. Không nên mặc định mọi bulong nở đều có thể dùng cho mọi vị trí.

Cách lựa chọn bulong nở phù hợp

Để lựa chọn bulong nở đúng yêu cầu, cần xem xét đồng thời các yếu tố sau:

• Đường kính và chiều dài: Chọn theo kích thước lỗ khoan, chiều dày cấu kiện được cố định và chiều sâu neo yêu cầu.
• Tải trọng làm việc: Xác định lực kéo, lực cắt và các tác động khác để lựa chọn loại neo có khả năng chịu tải phù hợp.
• Vật liệu nền: Kiểm tra nền bê tông, đá hoặc vật liệu khác có đáp ứng yêu cầu sử dụng của sản phẩm hay không. Không sử dụng tùy tiện trên nền rỗng hoặc vật liệu yếu nếu sản phẩm không được thiết kế cho điều kiện đó.
• Vật liệu chế tạo: Chọn thép mạ kẽm hoặc inox theo môi trường sử dụng và yêu cầu chống ăn mòn.
• Tiêu chuẩn và hướng dẫn lắp đặt: Đối chiếu tài liệu kỹ thuật của nhà sản xuất về đường kính khoan, chiều sâu lỗ, khoảng cách mép, khoảng cách giữa các neo và lực siết nếu được quy định.

Đối với liên kết quan trọng, nên ưu tiên sản phẩm có hồ sơ kỹ thuật và thông số chịu tải rõ ràng để thuận tiện cho việc thiết kế, thi công và nghiệm thu.

👉 Bulong tai hồng là gì? Cấu tạo, đặc điểm và ứng dụng

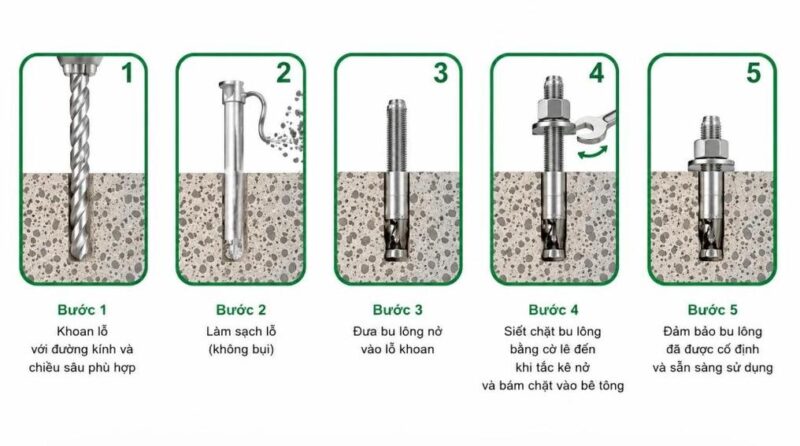

Hướng dẫn lắp đặt bulong nở đúng kỹ thuật

Quy trình lắp đặt có thể khác nhau tùy loại bulong nở. Với loại nở cơ học thông dụng, các bước cơ bản gồm:

Không tự ý siết quá lực hoặc thay đổi đường kính lỗ khoan. Đối với các loại neo chuyên dụng, cần tuân thủ đúng dụng cụ và quy trình lắp đặt của nhà sản xuất.

Bulong nở là phụ kiện cơ khí dùng để tạo liên kết neo giữa các chi tiết, thiết bị và vật liệu nền, thường gặp trong xây dựng và lắp đặt công nghiệp. Để bảo đảm liên kết an toàn, cần lựa chọn đúng kích thước, vật liệu, khả năng chịu tải và phương pháp lắp đặt theo yêu cầu kỹ thuật. Đặc biệt, với các hạng mục quan trọng, việc kiểm tra tài liệu sản phẩm và điều kiện vật liệu nền là bước không thể bỏ qua.
