Lực siết bulong tiêu chuẩn: Bảng tra và cách tính chính xác

Lực siết bulong tiêu chuẩn là thông số quan trọng trong quá trình lắp ráp các mối ghép cơ khí, kết cấu thép và thiết bị công nghiệp. Siết bulong đúng lực giúp các chi tiết liên kết chắc chắn, hạn chế tình trạng lỏng mối ghép hoặc hư hỏng do siết quá mức. Vậy lực siết bulong được xác định như thế nào, phụ thuộc vào những yếu tố nào và cách tra bảng ra sao? Hãy cùng Newtop tìm hiểu chi tiết trong bài viết dưới đây.

Lực siết bulong tiêu chuẩn là gì?

Lực siết bulong tiêu chuẩn thường được dùng để chỉ giá trị mô-men siết hoặc lực căng cần đạt được khi lắp đặt bulong, nhằm bảo đảm mối ghép đáp ứng yêu cầu kỹ thuật và làm việc an toàn.

Trong thực tế, cần phân biệt 3 khái niệm sau:

• Mô-men siết: Là tác động xoắn lên đầu bulong hoặc đai ốc trong quá trình siết, thường được đo bằng Newton mét (N·m).
• Lực căng bulong: Là lực kéo dọc trục hình thành bên trong thân bulong sau khi siết.
• Lực kẹp: Là lực ép giữ các chi tiết được liên kết với nhau thông qua mối ghép bulong.

Khi bulong được siết, mô-men xoắn làm thân bulong chịu kéo và giãn ra trong giới hạn cho phép. Lực căng hình thành sẽ tạo lực kẹp giữa các chi tiết, giúp mối ghép duy trì độ ổn định trong quá trình sử dụng. Vì vậy, mục tiêu của việc xác định lực siết không phải là siết càng chặt càng tốt, mà là tạo đủ lực kẹp theo yêu cầu thiết kế, đồng thời tránh làm bulong bị quá tải, biến dạng hoặc đứt gãy.

👉 Quy cách bulong neo: Bảng kích thước và cách lựa chọn phù hợp

Các tiêu chuẩn liên quan đến lực siết bulong

Không có một mức mô-men siết duy nhất áp dụng cho tất cả các loại bulong. Giá trị phù hợp cần được xác định dựa trên kích thước, cấp bền, vật liệu, điều kiện ma sát và yêu cầu của từng mối ghép.

Một số tiêu chuẩn thường gặp gồm:

TCVN 1916:1995

TCVN 1916:1995 quy định các yêu cầu kỹ thuật đối với bulong, vít, vít cấy và đai ốc có ren hệ mét trong phạm vi áp dụng của tiêu chuẩn.

Các nội dung liên quan bao gồm cơ tính, vật liệu, tình trạng bề mặt và những yêu cầu kỹ thuật của chi tiết ghép nối. Tiêu chuẩn này giúp xác định đặc tính của bulong, nhưng không nên được hiểu là bảng mô-men siết chung cho mọi kích thước và cấp bền.

TCVN 8298:2009

TCVN 8298:2009 đề cập đến yêu cầu kỹ thuật trong chế tạo và lắp ráp thiết bị cơ khí, kết cấu thép thuộc phạm vi công trình thủy lợi và các ứng dụng liên quan.

Phụ lục C của tiêu chuẩn có Bảng C.1 về yêu cầu lực xiết bulong trong quá trình lắp đặt. Tuy nhiên, phần phụ lục này mang tính tham khảo, do đó cần xem xét phạm vi áp dụng trước khi sử dụng các giá trị để thi công thực tế.

Tiêu chuẩn ISO 898-1

ISO 898-1 quy định cơ tính và tính chất vật lý của bulong, vít và vít cấy làm từ thép carbon hoặc thép hợp kim theo các cấp bền xác định.

Tiêu chuẩn này giúp xác định khả năng chịu lực của bulong, chẳng hạn các cấp bền 8.8, 10.9 và 12.9. Tuy nhiên, ISO 898-1 không cung cấp một bảng mô-men siết chung cho mọi mối ghép.

Tiêu chuẩn ISO 16047

ISO 16047 quy định phương pháp thử nghiệm mối quan hệ giữa mô-men siết và lực kẹp của bulong, vít, vít cấy, đai ốc cùng các chi tiết ren liên quan.

Tiêu chuẩn này hữu ích khi cần đánh giá đặc tính mô-men – lực kẹp trong những điều kiện thử nghiệm xác định. Kết quả cần được xem xét cùng vật liệu, lớp phủ, chất bôi trơn và điều kiện lắp ráp thực tế.

Tiêu chuẩn ASTM F3125/F3125M

ASTM F3125/F3125M áp dụng cho một số loại bulong kết cấu cường độ cao dùng trong các mối ghép kết cấu thép. Cấp A325 trước đây được quy định trong ASTM A325 đã được tích hợp vào hệ tiêu chuẩn ASTM F3125/F3125M.

Đối với bulong kết cấu cường độ cao, việc siết cần tuân thủ yêu cầu của hồ sơ thiết kế, tiêu chuẩn áp dụng và phương pháp lắp đặt được chỉ định.

Bảng tra lực siết bulong tiêu chuẩn

Bảng tra lực siết bulong giúp người thi công xác định giá trị mô-men phù hợp với đường kính và cấp bền của bulong. Tuy nhiên, các bảng tra có thể sử dụng giả định khác nhau về ứng suất, ma sát và điều kiện lắp đặt nên kết quả không nhất thiết giống nhau.

Bảng tham khảo mô-men siết theo đường kính và cấp bền

Dưới đây là một số giá trị tham khảo được tổng hợp từ bảng tra trong bài viết của Hoàng Long Vũ:

Bảng trên được trích theo nguồn tham khảo, không phải bảng giá trị áp dụng mặc định cho mọi mối ghép và không nên xem là bảng mô-men bắt buộc theo TCVN 1916:1995. Trước khi sử dụng, cần đối chiếu với hồ sơ thiết kế, tài liệu của nhà sản xuất hoặc bảng mô-men đã được xác nhận cho đúng loại bulong và điều kiện lắp đặt.

Đặc biệt, các giá trị cần được kiểm tra lại trước khi áp dụng cho mối ghép chịu tải trọng lớn, kết cấu thép quan trọng hoặc thiết bị có yêu cầu an toàn nghiêm ngặt.

👉 Tiêu chuẩn bulong neo: Quy định kỹ thuật và cách lựa chọn

Cách tra bảng lực siết bulong

Để tra cứu đúng giá trị, có thể thực hiện theo các bước sau:

• Bước 1: Xác định đường kính bulong. Kiểm tra ký hiệu kích thước như M6, M8, M10, M12 hoặc M16 trên bản vẽ hay tài liệu sản phẩm.
• Bước 2: Xác định cấp bền. Kiểm tra ký hiệu cấp bền của bulong, chẳng hạn 8.8, 10.9 hoặc 12.9. Không nên chỉ dựa vào hình dáng bên ngoài để xác định cấp bền.
• Bước 3: Xác định điều kiện lắp đặt. Kiểm tra tình trạng ren, lớp phủ, việc bôi trơn và loại đai ốc, vòng đệm được sử dụng.
• Bước 4: Đối chiếu bảng phù hợp. Chọn bảng tra tương ứng với loại bulong, cấp bền và điều kiện ma sát. Giá trị mô-men phải đáp ứng yêu cầu của thiết kế hoặc hướng dẫn kỹ thuật.
• Bước 5: Chọn dụng cụ siết phù hợp. Sử dụng cờ lê lực hoặc thiết bị siết có khả năng kiểm soát mô-men theo giá trị yêu cầu.

Ví dụ: Nếu cần lắp bulong M12 cấp bền 8.8, không nên chỉ lấy một giá trị trên bảng bất kỳ rồi áp dụng ngay. Cần kiểm tra xem bảng đó được xây dựng cho điều kiện lắp đặt nào và có phù hợp với mối ghép đang sử dụng hay không.

Công thức tính lực siết bulong

Trong tính toán sơ bộ, mối quan hệ giữa mô-men siết, lực căng bulong và hệ số ma sát thường được biểu diễn bằng công thức:

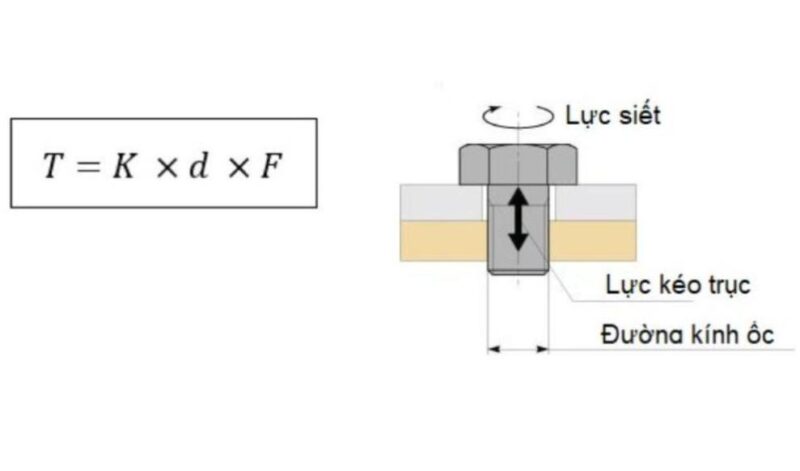

T = K × D × F

Trong đó:

• T: Mô-men siết, đơn vị N·m.
• K: Hệ số mô-men, phụ thuộc chủ yếu vào ma sát tại ren và bề mặt tiếp xúc dưới đầu bulong hoặc đai ốc.
• D: Đường kính danh nghĩa của bulong, đơn vị mét (m).
• F: Lực căng dọc trục mục tiêu của bulong, đơn vị Newton (N).

Công thức này là mô hình gần đúng thường được sử dụng để ước tính mô-men cần thiết. Hệ số K không phải hằng số chung cho mọi loại bulong mà cần được xác định phù hợp với điều kiện bề mặt, chất bôi trơn và cấu tạo mối ghép.

Những yếu tố ảnh hưởng đến lực siết bulong tiêu chuẩn

Mô-men siết cần thiết có thể thay đổi đáng kể ngay cả khi các bulong có cùng đường kính. Những yếu tố quan trọng gồm:

• Đường kính và bước ren

Đường kính danh nghĩa và bước ren ảnh hưởng đến khả năng chịu tải cũng như mối quan hệ giữa mô-men xoắn và lực căng dọc trục. Bulong có kích thước lớn hơn thường cần mô-men cao hơn khi các điều kiện khác tương đương.

Tuy nhiên, không nên chỉ dựa vào đường kính để xác định mô-men siết mà bỏ qua cấp bền và yêu cầu lực kẹp.

• Cấp bền của bulong

Cấp bền thể hiện các đặc tính cơ học của bulong. Những loại có cấp bền cao hơn thường có khả năng chịu ứng suất lớn hơn, nhưng điều đó không đồng nghĩa với việc luôn phải siết đến mô-men cao nhất có thể.

Mô-men phù hợp cần được tính toán hoặc lựa chọn theo lực căng mục tiêu, giới hạn chịu tải và yêu cầu của mối ghép.

• Hệ số ma sát và tình trạng bôi trơn

Ma sát ở ren và bề mặt tiếp xúc ảnh hưởng trực tiếp đến lực căng hình thành khi siết. Nếu ren được bôi trơn, cùng một mô-men có thể tạo ra lực căng lớn hơn so với điều kiện khô.

Vì vậy, không nên dùng chung một giá trị mô-men cho bulong khô và bulong đã bôi trơn nếu chưa xác nhận điều kiện áp dụng.

• Vật liệu và lớp phủ bề mặt

Bulong thép carbon, bulong cường độ cao và bulong inox có đặc tính vật liệu khác nhau. Lớp mạ, lớp phủ hoặc xử lý bề mặt cũng có thể làm thay đổi ma sát trong quá trình siết.

Đối với bulong inox, cần lưu ý nguy cơ kẹt ren hoặc dính ren khi lắp ráp, đặc biệt trong điều kiện ma sát cao. Có thể cần biện pháp bôi trơn hoặc quy trình lắp đặt chuyên biệt theo khuyến nghị của nhà sản xuất.

• Yêu cầu của mối ghép

Mối ghép kết cấu thép, máy móc công nghiệp, thiết bị rung động và các hệ thống chịu áp lực có thể yêu cầu phương pháp siết khác nhau.

Do đó, giá trị mô-men phải phù hợp với chức năng của mối ghép, tải trọng làm việc và tiêu chuẩn kỹ thuật được áp dụng.

Cách kiểm tra lực siết bulong sau khi lắp đặt

Sau khi hoàn thành việc siết, cần kiểm tra để bảo đảm mối ghép đáp ứng yêu cầu kỹ thuật. Tùy loại kết cấu và mức độ quan trọng, có thể áp dụng các phương pháp sau:

Kiểm tra bằng cờ lê lực

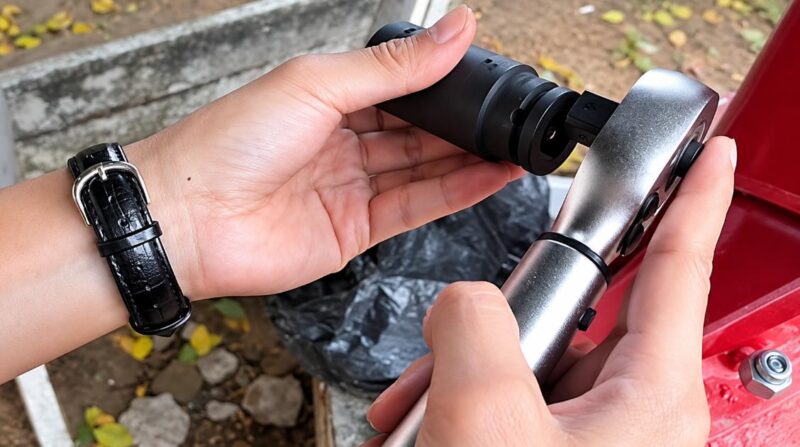

Cờ lê lực được sử dụng để kiểm soát mô-men trong quá trình siết. Với loại có chức năng đo hoặc hiển thị, người vận hành có thể theo dõi giá trị mô-men thực tế.

Cần hiệu chuẩn dụng cụ theo yêu cầu và thao tác đúng hướng dẫn. Việc kiểm tra lại bằng cách siết thêm một bulong đã lắp đặt không phải lúc nào cũng phản ánh chính xác lực căng ban đầu.

Kiểm tra bằng thiết bị đo lực căng

Thiết bị chuyên dụng có thể xác định lực căng dọc trục của bulong trực tiếp hoặc thông qua phương pháp đo đã được hiệu chuẩn. Đây là lựa chọn phù hợp khi mối ghép yêu cầu kiểm soát lực căng chặt chẽ.

Kiểm tra độ giãn dài của bulong

Khi được thiết kế và thực hiện đúng kỹ thuật, việc đo độ giãn dài có thể hỗ trợ xác định lực căng trong bulong. Phương pháp này cần thiết bị đo phù hợp và thông tin về đặc tính đàn hồi của vật liệu.

Kiểm tra bằng quan sát

Quan sát có thể giúp phát hiện các dấu hiệu bất thường như ren hư hỏng, bulong cong, đầu bulong biến dạng, khe hở giữa các chi tiết hoặc tình trạng lỏng rõ rệt.

Tuy nhiên, kiểm tra bằng mắt thường không thể xác định chính xác mô-men siết hay lực căng bên trong bulong. Với mối ghép quan trọng, cần sử dụng phương pháp kiểm tra theo quy trình kỹ thuật đã được phê duyệt.

👉 Kích thước bulong neo: Bảng tra thông số và cách lựa chọn

Những lưu ý khi siết bulong đúng tiêu chuẩn

Để hạn chế sai sót trong quá trình lắp đặt, cần chú ý:

• Xác định đúng thông số: Kiểm tra đường kính, bước ren, chiều dài, vật liệu và cấp bền của bulong trước khi thi công.
• Sử dụng bảng tra phù hợp: Không áp dụng máy móc một giá trị mô-men cho tất cả các mối ghép.
• Kiểm soát tình trạng ren: Bảo đảm ren sạch, không hư hỏng và sử dụng chất bôi trơn theo đúng hướng dẫn.
• Dùng dụng cụ phù hợp: Chọn cờ lê lực hoặc thiết bị siết có dải đo đáp ứng yêu cầu công việc.
• Tuân thủ trình tự siết: Với các cụm có nhiều bulong, cần thực hiện theo trình tự được thiết kế để phân bố lực kẹp đồng đều.
• Không siết quá mức: Mô-men quá lớn có thể làm giãn bulong vượt giới hạn đàn hồi, hỏng ren hoặc gây biến dạng các chi tiết được ghép.
• Thực hiện kiểm tra khi cần thiết: Đối với kết cấu chịu tải trọng lớn hoặc có yêu cầu an toàn cao, cần tuân thủ quy trình kiểm tra và nghiệm thu chuyên biệt.

Lực siết bulong tiêu chuẩn là thông số quan trọng giúp mối ghép đạt độ chắc chắn, ổn định và đáp ứng yêu cầu vận hành. Để xác định đúng mô-men siết, cần xem xét đồng thời đường kính, cấp bền, vật liệu, điều kiện ma sát và tiêu chuẩn áp dụng. Với kết cấu quan trọng, cần ưu tiên thông số từ hồ sơ thiết kế, tiêu chuẩn chuyên ngành hoặc hướng dẫn của nhà sản xuất thay vì áp dụng một giá trị chung cho mọi trường hợp.
