Bộ điều khiển tụ bù là một thiết bị thiết yếu trong lĩnh vực điện, được chế tạo nhằm mục đích duy trì hệ số công suất ở mức mong muốn, đồng thời góp phần kéo dài tuổi thọ của các tụ bù và contactor. Nếu bạn đang tìm hướng dẫn cài đặt bộ điều khiển tụ bù Mikro, vậy làm thế nào để cài đặt cấu hình thiết bị này đúng cách? Hãy cùng Newtop khám phá qua nội dung sau đây!
Tổng quan về bộ điều khiển tụ bù Mikro

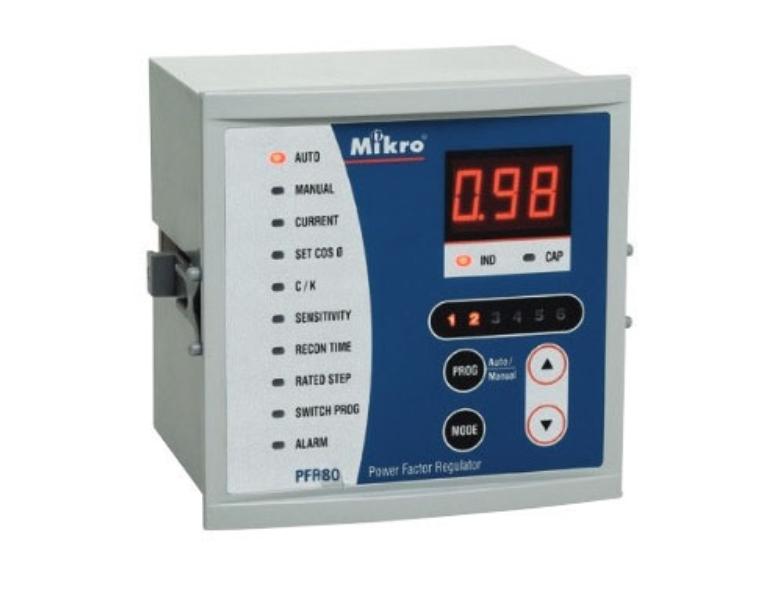

Thiết bị điều khiển tụ bù luôn đóng vai trò cực kỳ quan trọng trong ngành điện. Nó là trái tim và là bộ phận chủ đạo của tủ điện bù tự động nhờ sở hữu nhiều tính năng thông minh và tiện ích. Một trong những bộ điều khiển tụ bù được ưa chuộng rộng rãi là bộ điều khiển tụ bù Mikro.
Bộ điều khiển tụ bù được xem là trung tâm của tủ điện tụ bù tự động, có nhiệm vụ bù công suất phản kháng. Thiết bị này có khả năng hoạt động tự động và đạt độ chính xác cao. Chính vì vậy, phương pháp bù tự động đã thay thế cho hệ thống bù thủ công truyền thống.
👉 Cách kiểm tra tụ bù: Hướng dẫn chi tiết, đúng kỹ thuật
Vai trò của bộ điều khiển tụ bù Mikro
Với thiết kế tối ưu, thiết bị này liên tục giám sát để đánh giá mức tiêu thụ công suất phản kháng của hệ thống điện. Sau đó, bộ điều khiển sẽ tự động tính toán và bù lại lượng công suất phản kháng đã mất bằng cách đóng ngắt các cấp tụ điện.
Bộ điều khiển tụ bù Mikro sở hữu các chức năng thông minh, hỗ trợ điều chỉnh hệ số công suất theo yêu cầu. Điều này giúp tăng tuổi thọ cho các thiết bị trong hệ thống điện.
Quy trình lắp đặt bộ điều khiển tụ bù Mikro
- Cần lưu ý đến kích thước của dập lỗ cho bộ điều khiển tụ bù Mikro. Dựa vào thông số được cung cấp trong tài liệu hướng dẫn đi kèm hoặc in trên bề mặt sản phẩm để chọn kích thước dập lỗ phù hợp.

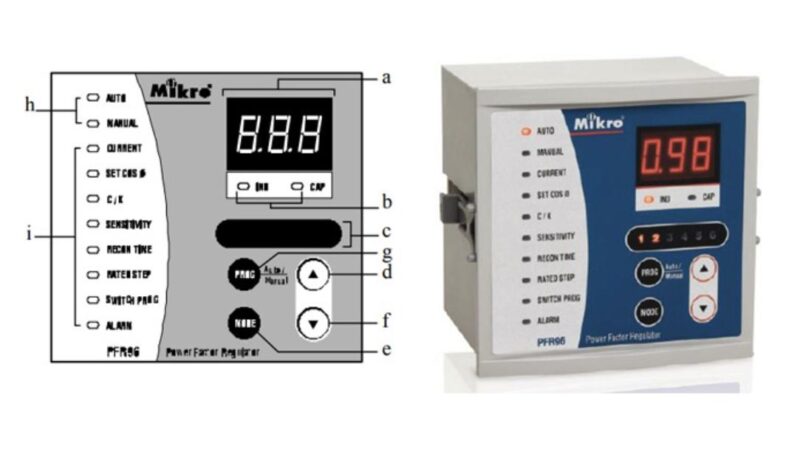

- Thông thường, mức điện áp phù hợp cho tụ bù là 220V hoặc 415V. Cần lưu ý rằng, nếu sử dụng điện áp đầu vào là 220V thì nguồn cấp đầu vào cũng phải là 220V. Đối với điện áp 415V, cần sử dụng điện áp dây. Khi sử dụng nguồn điện 3 pha, cần cấp nguồn nuôi 220VAC.
- Hãy tham khảo và lựa chọn sơ đồ đấu dây theo chỉ dẫn đính kèm.
Hướng dẫn cài đặt bộ điều khiển tụ bù Mikro
Để thiết lập bộ điều khiển tụ bù Mikro, bạn cần tuân theo các bước sau:
Bước 1: Thiết lập hệ số Cos(phi)
Trước tiên, bạn cần cấp nguồn cho thiết bị. Sau đó, bấm nút Mode/Scroll để bật đèn báo Cos(phi). Tiếp theo, sử dụng nút Programs để điều chỉnh giá trị Cos(phi). Dùng các nút Up/Down để chọn hệ số Cos(phi) mong muốn.
Bước 2: Thiết lập hệ số C/K

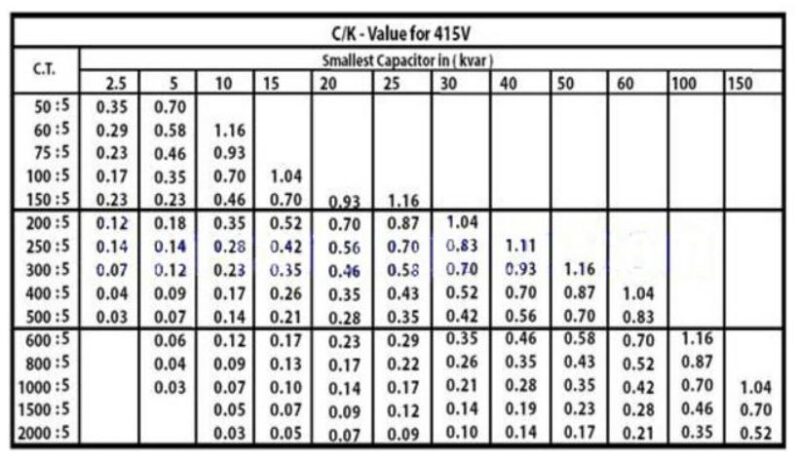

Để thiết lập hệ số này, bạn cần xác định giá trị C/K cần nhập. Giá trị này có thể được tính theo công thức trong tài liệu đi kèm sản phẩm hoặc tra cứu trong bảng dưới đây. Mặc dù bộ điều khiển tụ bù Mikro có thể tự động cài đặt hệ số C/K, việc thiết lập thủ công sẽ đảm bảo hoạt động chính xác hơn.
Bước 3: Thiết lập các bước tụ
Giả sử bạn sử dụng 4 cấp tụ có cùng dung lượng 20Kvar, bạn sẽ thiết lập như sau:
- Bấm nút Mode/Scroll cho đến khi đèn Rated Steps sáng lên.
- Bấm nút Programs (đèn số 1 sáng) để thay đổi giá trị của bước tụ thứ nhất. Bấm nút Programs lần nữa để chuyển sang điều chỉnh.

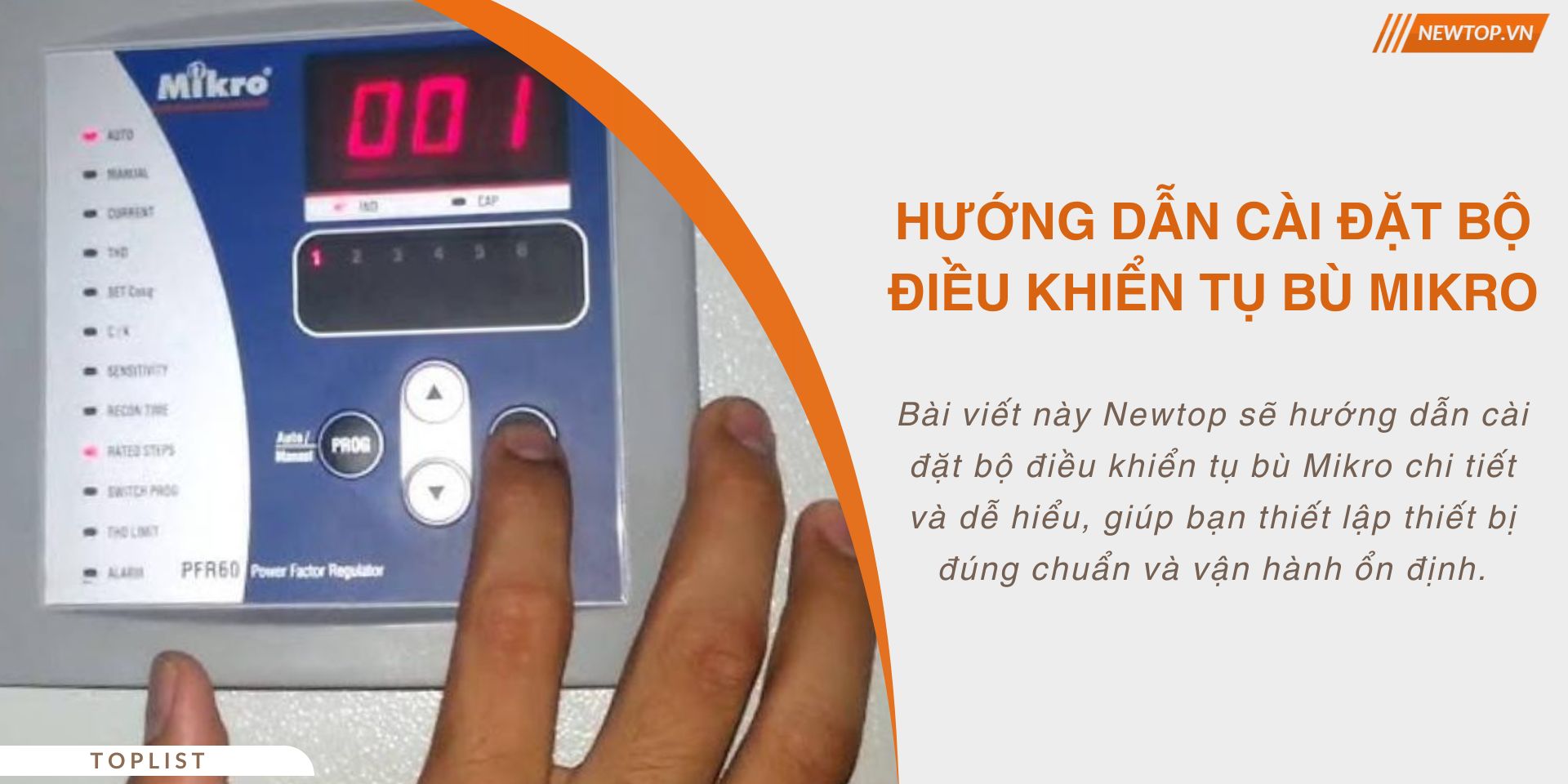

- Sử dụng nút Up/Down cho đến khi hiển thị 001, sau đó bấm nút Programs để hoàn tất việc điều chỉnh.
- Nhấn nút Up để đèn số 2 sáng lên và tiến hành thay đổi các bước tụ thứ 2, 3, 4 thành 001 tương tự như bước trên. Tiếp theo, nhập giá trị 000 cho các bước tụ thứ 5 và 6 để kết thúc quá trình thiết lập bước tụ.
Bước 4: Thiết lập chương trình điều khiển Mikro PFR60
Để thiết lập chương trình điều khiển Mikro PFR60, trước hết bạn cần cài đặt chương trình bằng tay để dễ dàng kiểm tra các contactor. Nhấn giữ nút Mode/Scroll cho đến khi đèn Switch Pro sáng lên.
Sau đó, bấm nút Programs để thay đổi chương trình điều khiển. Sử dụng nút Up hoặc Down để chọn chương trình điều khiển mong muốn. Bấm nút Programs một lần nữa để xác nhận thay đổi.
Nếu muốn kiểm tra lại, nhấn giữ nút Mode/Scroll cho đến khi đèn Manual sáng lên. Nhấn lần lượt nút Up để quan sát. Sau khi kiểm tra xong, bạn có thể chuyển sang chương trình điều khiển tự động bằng cách sau:
Nhấn giữ nút Mode/Scroll cho đến khi đèn Switch Pro sáng lên. Bấm nút Program, sau đó dùng nút Up/Down để chuyển sang chương trình điều khiển tự động (Aut). Cuối cùng, bấm nút Programs để xác nhận thay đổi.
👉 Tụ bù dầu là gì? Cấu tạo, nguyên lý, cách chọn chuẩn kỹ thuật

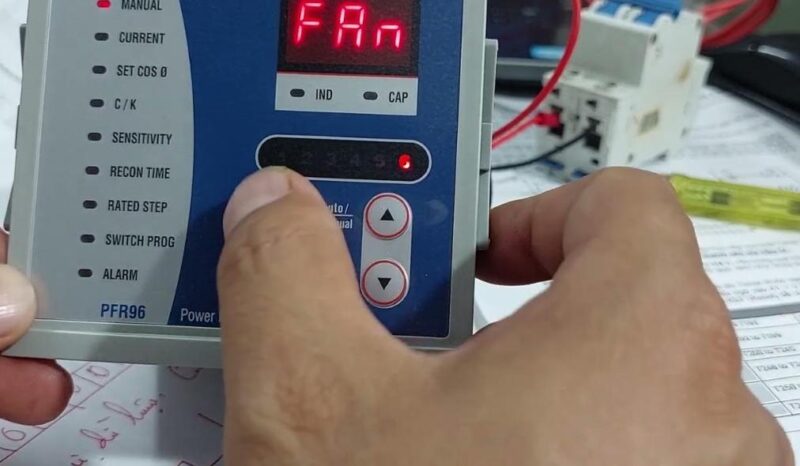

Những điểm cần chú ý khi thiết lập bộ điều khiển tụ bù
Khi tiến hành cài đặt bộ điều khiển tụ bù, bạn cần quan tâm đến các yếu tố sau:
- Hệ số công suất: Thông thường, khi cài đặt, bạn nên chọn hệ số này lớn hơn 0,9. Việc lựa chọn hệ số thấp hơn mức này có thể dẫn đến việc bị phạt.
- Hệ số C/K: Đây là chỉ số biểu thị khoảng thời gian chờ trước khi đóng hoặc ngắt các tụ điện, được tính toán dựa trên dung lượng tụ nhỏ nhất. Thông thường, hệ số C/K được thiết lập ở chế độ tự động trên bộ điều khiển tụ bù, cho phép thiết bị tự động xác định các cấp tụ cần đóng khi có yêu cầu.
- Độ nhạy: Thông số này cho phép người dùng điều chỉnh tốc độ đóng và ngắt của các tụ điện. Cần lưu ý rằng, giá trị độ nhạy càng cao thì tốc độ đóng ngắt của tụ sẽ càng chậm.
- Thời gian đóng lặp lại: Chỉ số này cho biết khoảng thời gian chờ trước khi các cấp tụ được phép đóng lại. Điều quan trọng là thời gian này phải dài hơn khoảng thời gian cần thiết để tụ bù xả hoặc nạp điện.
Việc tuân thủ đúng quy trình cài đặt không chỉ đảm bảo bộ điều khiển Mikro hoạt động hiệu quả mà còn góp phần kéo dài tuổi thọ của toàn bộ hệ thống tụ bù. Người thực hiện cần tuân thủ chặt chẽ mọi bước, từ khâu chuẩn bị, đấu nối dây, đến việc thiết lập các thông số và kiểm tra hoạt động, nhằm đảm bảo thiết bị vận hành đúng theo thiết kế ban đầu.
Nội dung trên đã trình bày đầy đủ các bước hướng dẫn cài đặt bộ điều khiển tụ bù Mikro chi tiết và hiệu quả. Hy vọng những chia sẻ này của Newtop sẽ giúp quý vị hoàn thành công việc lắp đặt một cách thuận lợi.
